插入式電磁流量計優化設計 |
|
| 發布日期：2020-04-29 點擊：2068次 |
通過在不同季節進行的數十次試驗結果，再結合插入式電磁流量計轉換器本身的技術參數的要求，以及在插入式電磁流量計傳感器的有限空間內，進行技術參數、新材料和新工藝的優化設計。
1）根據閉合回路的屬性---電感原理及公式：L=μQ×μr×Ae×N2/l式中：
L—電感，單位：亨（H）μ
Q—自由空間的導磁率：4д×10-7H/m
μr—磁芯材料相對的導磁率，單位：亨/米（H/m）
Ae—磁芯的截面積，單位：平方米（m2）
N----勵磁線圈的匝數
l----勵磁線圈纏繞長度，單位：米
2）精選勵磁線圈磁芯的材質以及尺寸的選擇
根據尼庫接磁（NIKURADS）原理，設計、制造和特性參數試驗。為了增大導磁率，極大地改善封閉性磁力線強度，故此選擇實心勵磁線圈，使磁感應強度大幅增加。磁芯采用磁性等級：超級；牌號：電工純鐵（型號：DT4C）；矯頑力：≤32，矯頑力時效增值：≤4，最大導磁率：≥0.0151
工業純鐵質地特別軟，韌性特別大，電磁性能很好。工業純鐵熔點比鐵高，在潮濕的空氣中比鐵難以生銹，在冷的濃硫酸中可以鈍化；同時電磁性能好。矯頑力（Hc）低，導磁率μ高，飽和磁感（Bs）高，磁性穩定又無磁時效。鋼質純凈度高，電工純鐵系列鋼質均為鎮靜鋼，又采用了精練，所以內部組織致密，均勻，優良，氣體含量少，成品含碳量≤0.004%，冷、熱加工性能好。冷加工如車、墩、沖、彎、拉等都無問題，具有良好的加工性能，加工表面質量好。
3）勵磁線圈的漆包圓繞組線的選擇
根據中華人民共和國國家標準GB/T6109.1—2008《漆包圓繞組線第一部分：一般規定》[2]和GB/T6109.2—2008《漆包圓繞組線第二部分：155級聚酯漆包銅圓線》[3]的相關規定，并且結合插入式電磁流量計的具體使用情況及使用范圍的安全裕度，選擇型號：QZY=XY-2/200，線徑：φ0.21mm。
型號：QZY+XY-2/150的含義
系列代號Q—漆包圓繞組線
漆膜代號Z—聚酯類漆
Y—聚酰亞胺類漆
非自粘性漆包線2—二級漆膜
耐溫溫度150—攝氏度：150°C

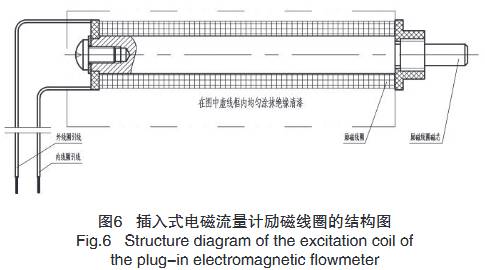

插入式電磁流量計勵磁線圈的結構形式如圖6所示。
根據以上不同季節的數10次試驗，勵磁線圈得出相應的技術參數如下：
a）從勵磁線圈的漆包圓繞組線的選擇（如：勵磁線圈的型號、線徑等）如上所述。
b）關于勵磁線圈的阻值通常情況下的理論值均在常溫下進行計算與確定，但一定要結合轉換器的相關技術參數進行選擇。
選擇方法：如插入式電磁流量計所選擇的轉換器匹配的阻值為：（X～Y）Ω時，則勵磁線圈的阻值大于或等于1.5X即可。這樣既能滿足流動介質溫度低于常溫時，勵磁線圈阻值必然降低，但不影響轉換器的正常工作，同時亦能滿足介質溫度高于常溫時，勵磁線圈阻值升高，也不影響轉換器的正常工作。
c）從結構上講，勵磁線圈的磁芯必須長于線圈部件為好。其磁芯長出部分應與采集信號的電極基本在一個基準線上，在現有的磁場強度下增加磁力線最大程度上包裹電極，使之電極采集信號的最大化，由此增加插入式電磁流量計的準確度和穩定性。 |
 |
