彎管流量計與直管段的安裝角度偏差對流量的影響


發布日期:2020-06-09 點擊:1754次

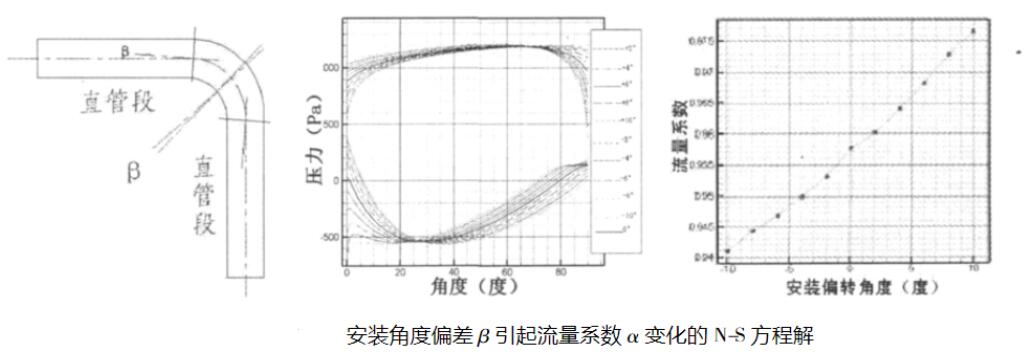

  彎管流量計由于安裝產生角度偏差β(左圖)引起彎管流量計內部壓力分布的變化(中圖)和引起流量系數α變化(右圖)的N-S方程的數值圖線。通過對安裝產生角度偏差β影響流量系數的分析說明在安裝彎管流量計的過程中必須嚴格保證其中心軸線與連接直管段中心軸線的相切連接關系,任何微小的偏轉安裝都會產生明顯的測量偏差。

  比較彎管流量計與其它直管道流量計使用的最大特點是彎管流量計必須安裝在工藝管道的轉彎處。在彎管流量計僅僅采用標準90度的彎管結構情況下,現場安裝幾乎無法控制直管與彎管的相切連接,極易產生角度偏差。這是發生在彎管流量計實際應用中的一個獨有的難題,也是關系到其能否實現高精度應用的難題。因此,考慮到工業應用現場難以控制安裝偏轉角度的實際使用困難,就需要在彎管流量計產品出廠前帶有一段符合裝配標準的直管段,把現場安裝轉化成直管對直管的對接安裝,避開產生安裝偏轉的角度定位難題。
  能夠確保90度彎管與直管段相切連接的最可靠的辦法無疑是一次成型的數控加工方法。這種加工方法既可以保證90度彎管流量計本體的高精度成型加工、也成功的解決了與直管段的相切連接的應用難題。
  基于N-S方程數值解的彎管流量計系統誤差源的理論研究還得出了彎管流量計前后直管段的長度、彎管流量計內表面以及直管段內表面粗糙度等相關內容對于彎管流量計測量準確度的影響結果。這些研究結果將隨著深入配套的實驗研究確定后進一步闡明
