1、外夾式超聲波流量計的實驗室溯源實驗

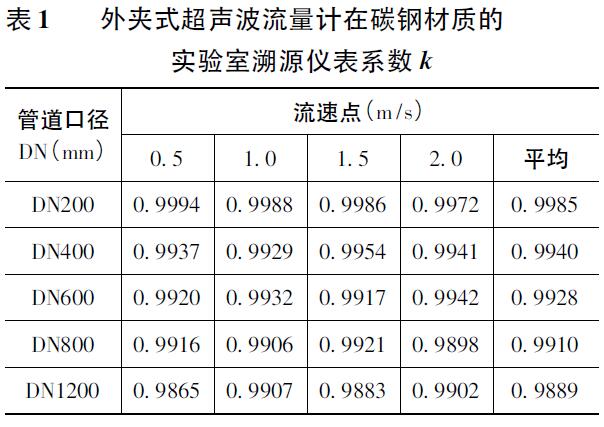

加工不同口徑的管道,分別安裝在流量標準裝置試驗段處進行外夾式超聲波流量計實驗室溯源.管道材質為碳鋼,與現場管道材質保持一致;管道口徑為DN200～DN1200,包含現場管道口徑;流速大小為0.5～2m/s,包含現場被校流量計的常用流速.溯源得到不同條件下的儀表系數k,如表1所示。

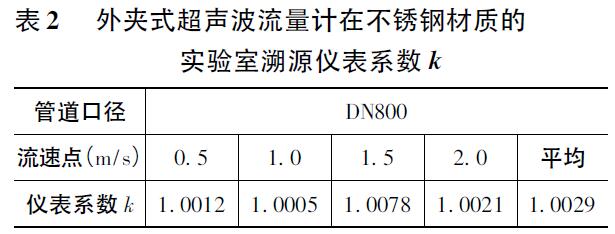

另加工一段口徑為DN800的不銹鋼管道,安裝在流量標準裝置實驗段處進行外夾式超聲波流量計溯源實驗,流速大小為0.5～2m/s,溯源得到的儀表系數k 如表2所示。
通過以上外夾式超聲波流量計的實驗室溯源
數據可得出以下結論:
1)在相同管道材質和相同管道口徑下,流速范圍在0.5～2m/s內的儀表系數無變化規律,最大相差0.42%;
2)在相同管道材質和相同流速下,隨著管道口徑增大,儀表系數總體變小,最大相差1.31%;
3)在相同流速大小和DN800管道材質下,不銹鋼管道材質的儀表系數要比碳鋼儀表系數大,最大相差1.23%。
2、外夾式超聲波流量計的現場校準結果

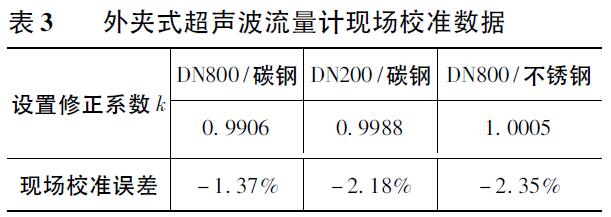

實驗室溯源后的外夾式超聲波流量計現場校準一臺DN800電磁流量計,管道碳鋼材質的電磁流量計,常用流速調為1.0m/s,超聲波流量計內設置相應條件的實驗室溯源儀表系數k,現場校準數據如表3所示。
從現場校準結果可知:
1) 外夾式超聲波流量計現場校準時,使用和現場條件一致的實驗室溯源儀表系數,最大誤差為-1.37%,能滿足客戶的要求(一般在現場條件下,大口徑電磁流量計測量誤差要求為±2%);
2)若使用與現場不同條件的實驗室溯源儀表系數,測量誤差最多相差近1%。 |
