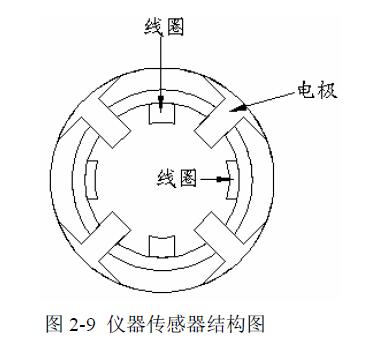

電磁流量計傳感器結構圖如圖 2-9 所示，除了線圈和電極，中間部分為填料，電極之間為絕緣襯里，其目的是防止感應信號電壓被金屬管短路。
該流量計為外流式電磁流量計，水平與垂直方向各有兩個線圈，用來產生磁場。流體流過管道與流量計的環形空間，切割磁力線產生感生電勢，通過四個電極即可進行測量。

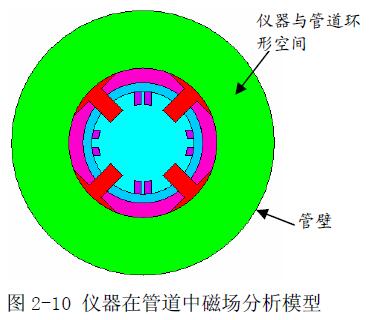

將電磁流量計置于管道中心位置（通過上下扶正器），建立實體模型。模型中有六種不同的材料，在分析時，需要給每種材料施加一個屬性―磁導率，否則不能進行求解。將六種不同屬性的材料用不同顏色顯示，如圖2-10 所示，儀器與管壁之間綠色部分即為流體通過的環形空間。

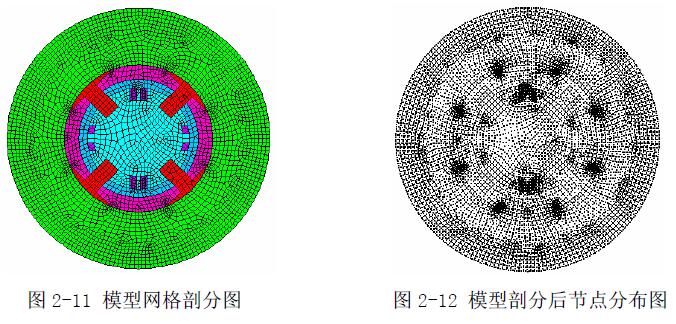

選定單元等級，將模型劃分網格。單元等級分為1～10，1 表示最精細，10表示最粗糙，中間值以此類推。我們?cè)诜治鰰r(shí)采用了最高等級，劃分后單元數量為3577，以獲得較精確的結果。網格分布圖和節點分布圖如圖2-11 和圖2-12所示。由圖可見，在靠近線圈和電極的部分網格剖分較密，而在其他部分則較稀疏。

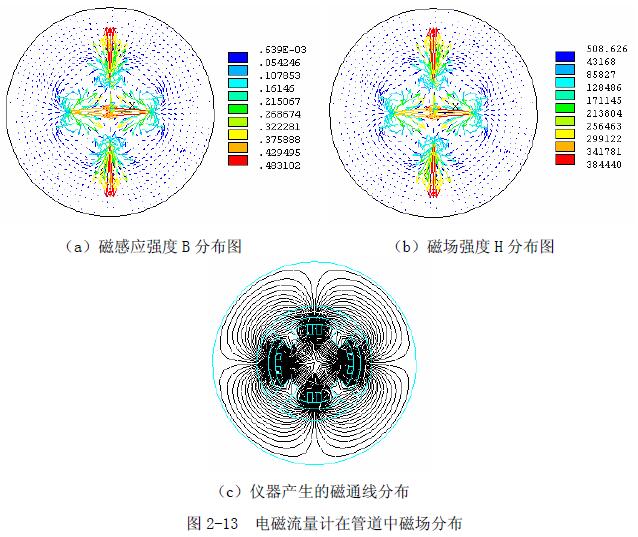

設置好各種材料的磁導率，施加電流密度后，即可計算模型的磁場分布，結果如圖2-13 所示。
由于電磁流量計的結構尺寸非常對稱，儀器位于管道中心，通電后四個線圈相當于交替放置的N、S 極，產生的磁場也是對稱分布的。流體從儀器與管道的環形空間流過，切割磁力線產生感生電勢，通過四個對稱分布的電極即可進行測量。 |
