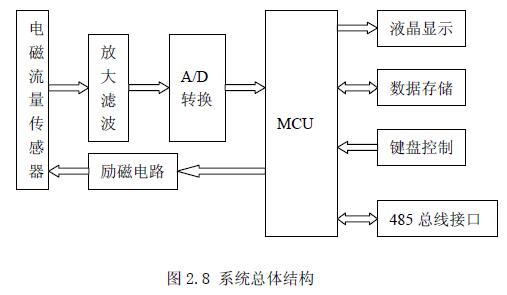

通過對電磁流量計檢測儀表關鍵技術的分析、研究和比較,并綜合國內外電磁流量檢測儀表產品智能化、繼承化、開放化的發展趨勢,我們提出了集轉換器、計算儀、RS-485標準總線于一體的智能電磁流量計.其總體結構如圖2.8：
系統主要由電磁流量傳感器和轉換器組成，轉換器又包括流量轉換單元和流量積算、控制單元。其中流量轉換單元包括信號轉換模塊、A/D轉換模塊、勵磁電流發生模塊；流量積算、控制單元包括RS-485通信接口、鍵盤控制模塊、液晶顯示模塊和數據存儲模塊。各單元功能如下：
1、電磁流量傳感器：依據線性關系將導管內被測流體的流量信號轉換成相應的電壓信號。
2、信號轉換模塊：將傳感器所輸出的小電壓信號進行放大，并濾除掉與被測信號無關的干擾信號使信號純化，為A/D 轉換器提供放大的模擬量。
3、A/D模塊：將模擬量轉換成數字量提供給單片機進行處理。
4、勵磁模塊：為變送器提供勵磁電流。
5、RS-485通信模塊：為電磁流量計提供RS-485 標準總線通信接口。
6、鍵盤控制模塊：完成儀表的參數設置和控制。
7、液晶顯示模塊：完成儀表的瞬時流量、累計流量等實時顯示。
8、數據存儲模塊：存放流量積算后的累計流量數據以及系統正常工作所必須設置的各項參數。 |
