早在20世紀初,石油天然氣行業就廣泛應用孔板流量計來測量流體流量,孔板流量計發展到現在,已經成為全世界最主要的天然氣計量工具。

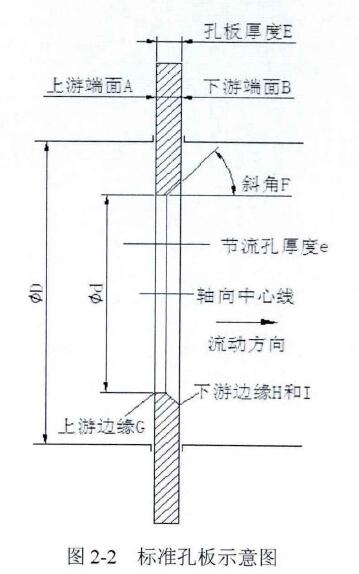

標準孔板是一塊具有圓形開孔，與管道同軸、孔口前緣非常銳利的金屬薄板.可以用于不同內徑的管道和各種取壓方式的標準孔板,它們都具有相似的幾何形狀.孔板節流元件的軸向界面如圖2-2所示.
對圖中A、B、E、e、F、G(HI)及d的要求,標準中均有具體規定,主要有：
1.上下游端面A、B的粗糖度:上游端面A的粗糙度高度參數應小于等于0.0001d。上下游兩個端面要求嚴格保持平行，下游端面面粗糙度可較上游端面稍低。
2.節流孔厚度e和孔板厚度E:節流孔厚度e應滿足0.005D≤e≤0.02D.在節流孔的任意點上測得的值之差不得超過0.001D，其表面粗糙度高度參數同A面。
3.孔板邊緣G、H和I的尖銳度:上游邊緣應為直角,孔板開孔與上游端面之間夾角為90°±0.3°,上游入口邊緣G和下游邊緣H,I應無劃痕和毛刺。尤其是對于影響流出系數較大的上游邊緣G,要求加工精度高，邊緣是尖銳的.在使用過程中,不可避免地會使孔板直角入口邊緣變鈍，這時會存在一個圓弧,根據相關資料規定，圓弧半徑rk≤0.0004d
4.節流孔的圓度:孔板流量計開孔為正圓,任何情況下,孔徑不下于12.5mm其軸線應垂直于上游端面A. |
