電源完整性問題主要是指，在渦街流量計PCB設計中當大量芯片同時開啟或者關閉時在電路中就會產生較大的瞬態電流，同時由于地線和電源線上電阻和電感的存在，就會在兩者之上產生電壓波動。造成電源不穩定的主要原因有兩方面：一是器件在高速開關狀態下，瞬態的交變電流過大造成浪涌電壓，影響電源穩定性；二是電流回路上存在電感。

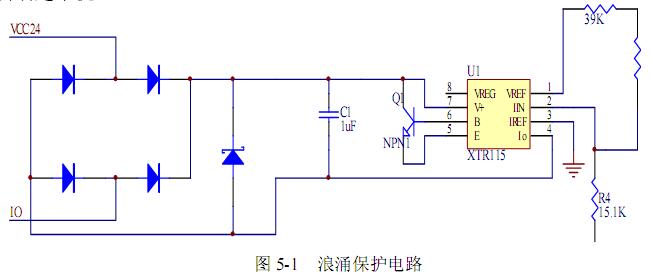

⑴24V供電的渦街流量計，采用XTR115作為壓流轉換芯片，在芯片的電源端應該盡量降低浪涌電壓的最大值，因此在芯片電源的輸入端加上一個36V的穩壓二極管，會有效的保證回路中的電壓在一個正常的水平，不過如果電源電壓接反時，穩壓二極管在正向會產生大量的電流，可能損壞接收端的電路，所以如果在應用穩壓二極管作為浪涌電壓保護時，應該加一個二極管橋路以防止電源接反，電路如圖5-1所示。
⑵在以往的電路設計中，為了防止數字器件所帶來的高頻噪聲對模擬器件造成影響，常常將數字地和模擬地分開后，通過0Ω電阻進行一點接地，最后與電源地相連形成回路，實現隔離數模兩部分噪聲，但是由于地層被分割開，破壞了地層的連續性，信號的小環路回路被阻礙，增大了信號的回路阻抗，同時也增大了回路返回路徑的射頻輻射和板件的電磁兼容性，增大了出現電源完整性問題的可能性。
為了避免出現上述問題，在渦街流量計數字和模擬器件混合布局中應采用統一地，分區布局?jǐn)?shù)字器件和模擬器件，但是地不進行分割。合理的對數模器件進行布局，根據基爾霍夫定律可知，電路地返回路徑將沿著最小阻抗路徑返回，也就是說數字器件和模擬器件的返回路徑也將是分別在各自所對應的鏡像路徑返回，他們之間不會引起干擾
|
