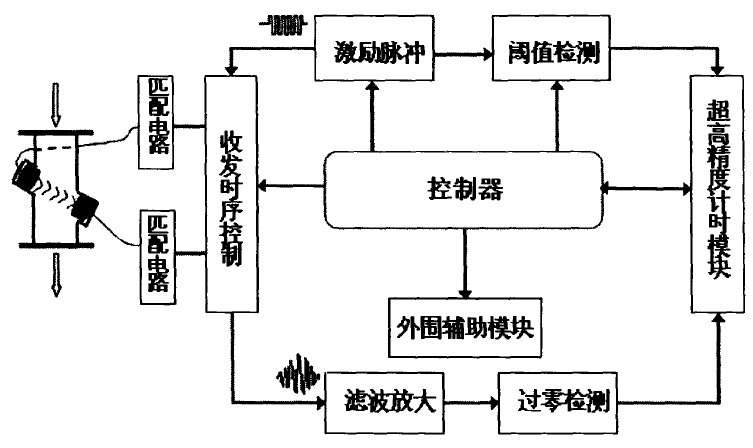

測量時,控制器(單片機)控制激勵脈沖模塊,產生雙極方波激勵脈沖束．激勵脈沖由收發時序模塊拎制,激勵其中一個超聲波流量計換能器,這個換能器作為發射換能器,另一個未被激勵的換能器則作為接收換能器.假設當前超聲波信號是順流發射：
發射換能器受到激勵脈沖的激勵后發出聲波信號,發射聲波信號的同時會對激勵信號的波形產生一定的影響,由于此時的激勵信號與超聲波信號的發射時刻同步,所以可以通過對這個電信號的處理來確定聲波信號的發射時間,后面的介紹中,統一將該電信號稱為換能器的發射信號.該信號經過闡值檢測模塊處理后可以確定超聲波信號的發射時刻,并由計時模塊記錄下超聲波信號的發射時刻.
接收換能器接收到由發射換能器發出的超聲波信號后,產生一個響應電信號,我們稱該電信號為接收信號,將其進行濾波放大,使得信號穩定,而且幅值符合測量要求,然后經過零檢測模塊處理后確定接收換能器接收到信號的時刻,同時山計時模塊記錄下該時刻,這樣就得到了信號的接收時刻.
計時模塊將信號發射時刻和信號接收時刻做計算處理,得到超聲信號在順流過程中的傳播時間t順與此同時,由CPU控制收發時序模塊,將兩個換能器的收發功能互換,原來的發射換能器變?yōu)榻邮論Q能器,原來的接收換能器則轉變?yōu)榘l(fā)射換能器,實現逆流測量,同樣的處理可得到超聲信號在逆流過程中的傳播時間t順,順逆?zhèn)鞑r(shí)間作差即可得到計算需要的時間差△t,經過軟件處理后轉化為流量,進而可以將流量用來顯示,存儲和通訊,完成整個測量過程.
|
