電磁流量計測量系統硬件基本結構 |
|
| 發布日期：2020-11-16 點擊：1473次 |

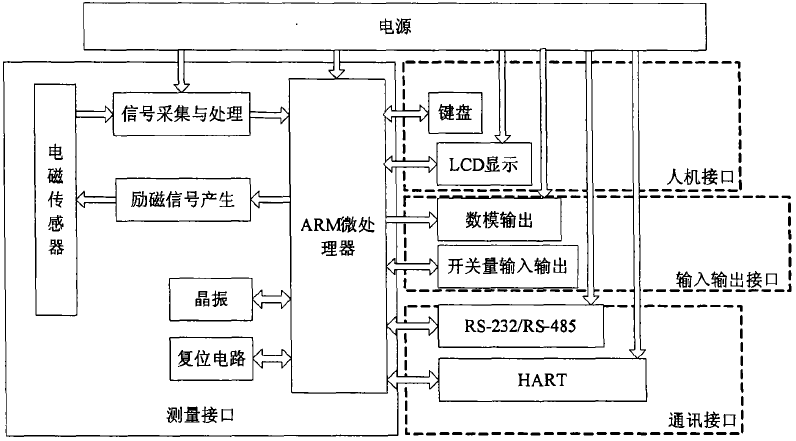

基于ARM的電磁流量計轉換器的硬件部分主要由以下幾部分構成(見下圖):輸入輸出接口、流量測量接口、通訊接口和人機對話接口。輸入輸出接口包括數模輸出和開關量輸入輸出；流量測量接口包括信號采集處理、勵磁信號產生和 AKM微處理器；通訊接口包括RS-232、RS-４85和HART；人機對話接口包括鍵盤和LCD顯示。
其工作過程如下:電磁流量計傳感器由一對勵磁線圈和一對對稱分布的檢測電極構成；線圈接受勵磁電路送出的經功率放大后的勵磁信號而產生感應磁場，在電極上產生因流體切割磁力線而產生的感應電動勢(即測量信號);并將之送入信號處理電路進行處理,信號處理電路對傳感器輸入的信號進行放大、濾波處理后通過AID轉換器采樣后輸入單片機系統,通過 LCD顯示測量值。
|
 |
