阿牛巴流量計是由皮托管測速原理發展而來的，與皮托管不同的是，其輸出差壓是平均全壓與平均靜壓的差值。阿牛巴流量計的基本結構主要由五部分組成。如圖所示。

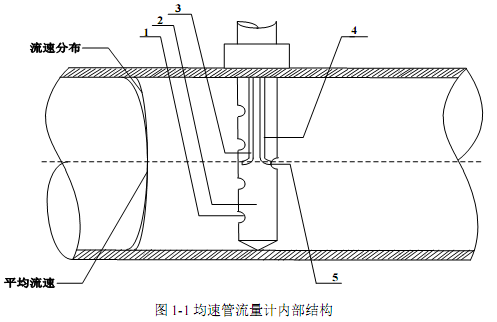

阿牛巴流量計內部結構如圖所示，基本結構由：1.全壓孔(迎流孔)、2.檢測桿、3.全壓引壓管、4.靜壓引壓管、5.靜壓孔(背流孔)組成。
檢測桿：一根中空金屬桿，檢測桿內腔分割為互不相連的全壓腔和靜壓腔，檢測桿上按指定分布原則開取若干對全壓孔和靜壓孔。
全壓孔：在檢測桿的迎流側鉆取數對全壓孔來檢測全壓。
靜壓孔：在檢測桿的背流側鉆取若干對靜壓取壓孔來檢測靜壓。
全壓引壓管：各全壓孔的壓力值在檢測桿全壓腔內平均之后由全壓引壓管傳送至微差壓變送器正壓側。
靜壓引出管：各靜壓孔的壓力值在靜壓腔內平均后由靜壓引壓管傳送至微差壓變送器的負壓側。阿牛巴流量計在測量過程中，背流側的壓力基本一致，無橫向流動，所以一般只取一個靜壓孔。
阿牛巴流量計是基于皮托管發展起來的一種新型流量測量儀器。但其原理與皮托管一致，均遵循伯努利方程

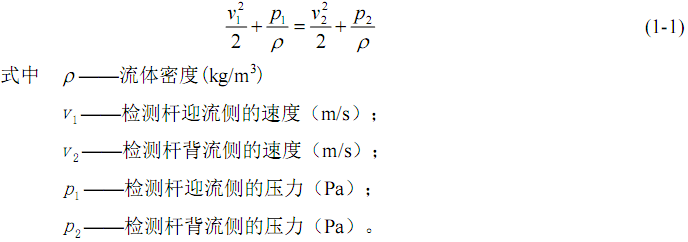

阿牛巴流量計插入被測管道，流體流經檢測桿時在檢測桿迎流側產生高壓分布區，在背流側產生低壓分布區，高壓分布區流體經過各個全壓孔進入全壓腔平均后由全壓引壓管引出，低壓區流體經過靜壓孔在靜壓腔內平均后由靜壓引壓管引出，由全壓和靜壓之差得到流體平均流速的壓力，根據公式計算平均流速，最后推算出平均流量。忽略摩擦阻力、流體高度差等因素，根據伯努利方程可得：

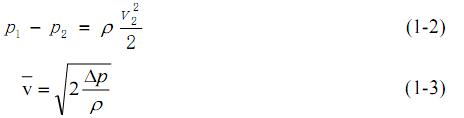

迎流側流動穩定時各全壓孔處速度為零，則有：
式中： 為全壓與靜壓之差； 為管道內平均流速。
在實際測量過程中，不均勻流場造成的各全壓孔壓力不等，全壓孔處的流速是否為零值得商榷。即在不均勻流場中，阿牛巴流量計測量原理的正確性受到懷疑。
|
