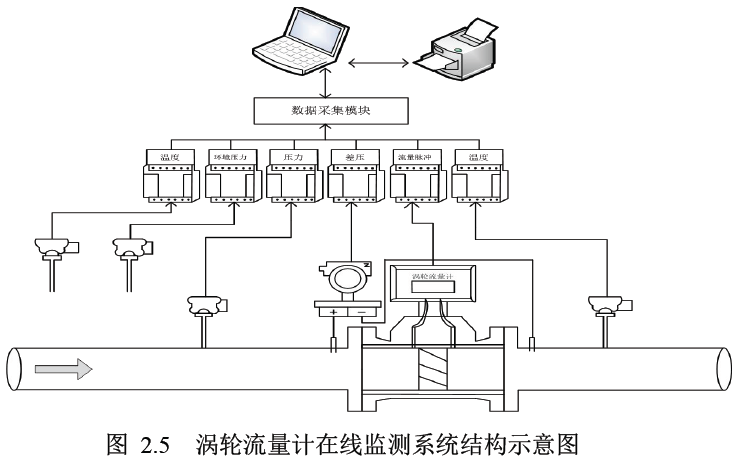

渦輪流量計在線監測系統主要由測試系統（被測渦輪流量計、溫度和壓力及差壓變送器、管路）、數據采集模塊和裝有監測軟件的計算機組成，所見圖2.5在線監測系統結構示意圖。其監測及設計依據參照《渦輪流量計檢定規程》，設計測量范圍為（8~250）m3/h，可對DN50和DN80的氣體渦輪流量計進行在線監測。
如圖2.5所示，從左往右，前直管道出口通過法蘭與被測流量計進口連接，前直管道長度滿足大于等于10DN(DN為渦輪流量計公稱通徑)的要求，在距被測流量計進口端4DN的前直管道上裝有壓力變送器，取壓孔徑根據所選壓力變送器型號規格來確定。被測流量計的出口通過法蘭與后直管道連接，在距被測
流量計進口端1DN的前直管道上鉆一取壓孔通過軟管連接差壓變送器高壓端，在距離被測流量計出口端1DN的后直管道上鉆一取壓孔通過軟管連接差壓變送器低壓端，取壓點均為圓形取壓孔且鉆孔直徑6mm。差壓變送器用作被測流量計壓力損失測量及差壓流量的計算。后直管道長度滿足大于等于5DN的要求，在距被測流量計出口端2DN的后直管道上裝有溫度變送器，測溫孔徑根據所選溫度變送器型號規格來確定。被測流量計前直管道上安裝壓力變送器，后直管道上安裝溫度變送器，它們用以進行工況流量的修正及差壓流量的計算。
通過渦輪流量計在線監測系統采集監測對象數據，對測試系統中的流體實行數據化的分析和處理，數據采集模塊經RS-485轉換連接到監測系統的串口上，監測界面為技術人員提供詳細的運行情況資料，以此達到對流量計的在線監測和及時發現安全隱患的目的 |
