電磁流量計的傳感器安裝要能保證測量管中充滿被測介質,所以在設計時,選擇較為平直的一.段隧洞，在流量計兩端各100m處將隧洞直徑由3.6m變為3.4m,以保證隧洞內水流充滿測量管，流量計傳感器最好安裝在測量管的中部，避免端部真空影響計量效果。安裝傳感器時要注意傳感器上箭頭的方向是指水流的方向，在安裝之前需調整好流量計的方向而后進行吊裝。
流量計管徑為DN3400mm,長度為3400mm,重9t,采用2臺10t電動葫蘆進行吊裝。兩根電動葫蘆鋼絲繩平行,則每根鋼絲繩承載重量4.5t。取動荷載系數為1.1,不均衡系數為1.2,則每根鋼絲繩承重為4.5x1.1x1.2=5.94t,符合吊裝承載力要求。
鋼絲繩、卸扣的規格、型號及選型計算。

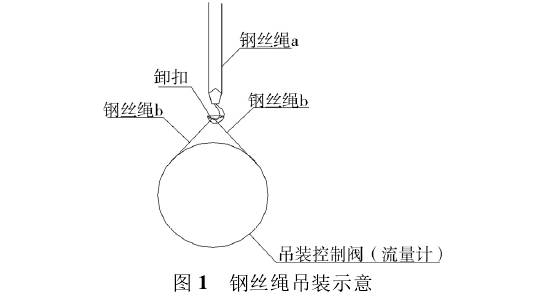

(1)鋼絲繩。本工程流量計整節重量9t,即重力為88200N,用繩扣捆系吊裝,所有鋼絲繩采用同一型號,根據圖1所示,鋼絲繩b受力最大,分支數為2根,分支頂端夾角為60°。
①每一股鋼絲繩受力計算公式為
式中:S為鋼絲繩的容許拉力,N;G為吊物重量,N;n為鋼絲繩分支數;C為角度系數,取1.2;h;為動荷系數,取1.1;k2為不均衡系數,取1.2。
②鋼絲繩極限屈服拉力計算公式為
式中:d1為鋼絲繩直徑，mm;為抗拉強度，按1770N/mm2計。
直徑采用標準規格，管道鋼管吊裝鋼絲繩選用直徑為32mm、抗拉強度為1770N/mm2的規格。其他構件吊裝重量在3．0t以內，經計算吊裝鋼絲繩選用直徑為16mm。
(2)卸扣。由式(3)可知，1個卸扣需承受的荷載P為69854．4N。卸扣銷軸直徑計算公式為
式中:d2為卸扣銷軸直徑，mm;P為卸扣承受的載荷，N。
直徑采用標準規格，電磁流量計管道鋼管吊裝選用卸扣銷軸直徑為45mm。其他構件吊裝重量在3.0t以內，吊裝選用卸扣銷軸直徑不小于20mm。 |
