擴大孔板流量計量程比的原理和適用條件 |
|
| 發布日期：2021-03-02 點擊：1736次 |
使用2臺差壓變送器共同連接測量管道、再共同傳輸信號給流量計算機這一技術，可以擴大量程比。增加1臺低量程差壓變送器，提高量程低段的差壓測量精確度，并在孔板流量計算機中實現量程切換和各項補償，使量程比達到30:1。這項擴大量程比的技術，就是用1臺低量程差壓變送器與1臺高量程差壓變送器同時從被測管道中測量差壓，再同時把測得值同時傳遞給流量計算機，由流量計算機選擇使用更準確的那個差壓值，選擇之后流量計算機會自動切換差壓變送器的量程。當流量小的時候，流量計算機選用量程小的那臺差壓變送器的差壓信號和量程；當流量大時流量計算機選用量程大的那臺差壓變送器的差壓信號和量程。信號切換點設定在滿量程流量范圍為30% ~35% 左右的位置。該方法通過提高量程低段的差壓測量準確度，實現量程低段的流量測量準確度，從而擴大了量程比。只從差壓變送器測量準確度方面來說，新型雙量程差壓流量計的量程比比單一量程差壓流量計量程比提高了一個數量級（量程比提高成30:1），系統不確定度也隨之顯著改善。

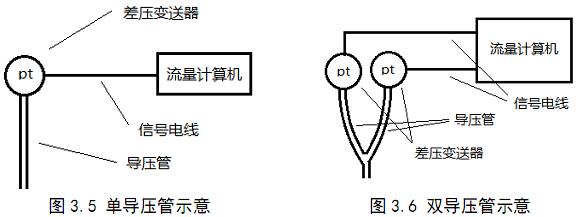

如圖3.5、3.6所示，雙量程差壓流量計這項技術擴大了孔板流量計的量程比，滿足了更大計量范圍要求的同時，也改變了原本的導壓管流程，增加了一個導壓管分支，由連通一臺差壓變送器變成連通兩臺差壓變送器。
這類大量程比的測量技術，特別適用于流量變化大的天然氣計量，例如：流量瞬時在200m³/h到2000m³/h之間變化的天然氣計量，用原本量程比10:1的流量計無法準確測量低端流量，但換成量程比30:1的流量計就能做到準確計量。 |
 |
