1.要確保流體的流動方向與渦街流量計表體上標明的方向一致。
2.盡量采用本公司提供的定位法蘭及密封圏,以確保密封及對中可靠。

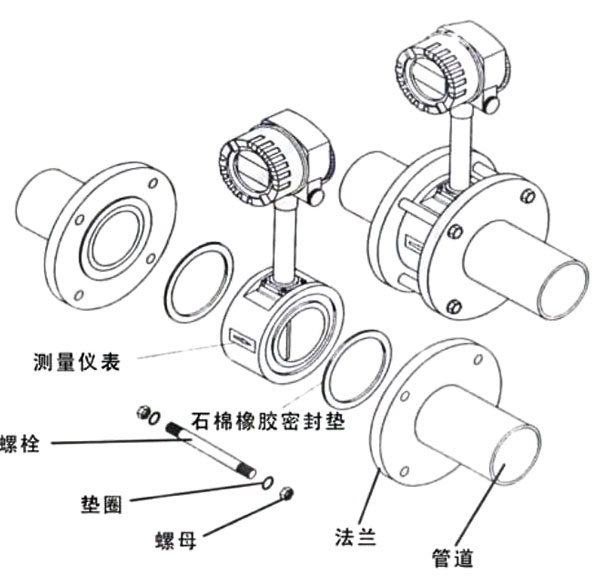

安裝部件，渦街流量計(夾持式)所需安裝零件如下
1.螺栓
2.螺母
3.石棉橡膠密封墊
4.墊圈
5.法蘭
表頭的安裝，渦街流量計表頭可以根據用戶希望的最易于觀察和接線的位置要求,在原有的基礎上旋轉270°的范圍。
具體步驟如下
1.擰松表殼背面的緊固螺釘。
2.將顯示板旋轉到理想的位置,最大可旋轉270
3.方向確定后,擰緊緊固螺釘。
為了保證IP65的防護等級,必須遵循以上相關內容
變送器的連線，步驟
1.取表頭兩側較為適合電纜連線的一端,卸下此端堵頭,將另一端用表上的堵頭密封牢固。
2.將電纜穿過電纜密封套。
3.擰開后蓋。
4.從電纜入線孔將電源和信號電纜送入。
5.根據連線圖示正確連接。

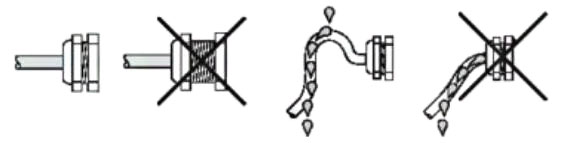

6.纜密封套緊固,并應保證電纜線在進入電纜密封套之前必須向下壓彎,以確保沒有水汽進入表內。
新的管線在安裝渦街流量計之前,必須進行仔細地清洗,以防止損壞儀表。在給儀表上電前,必須執行如下檢查步驟
1.檢査安裝,確保流體的流動方向與表體上標明的方向一致。
2.檢査電氣連接,確保連線按圖進行。
3.檢査供電電壓,確保供電電壓在所選型號范圍內。
如果以上各項檢査完成,一切都正常,則可通電,儀表可以正常使用。
|
