渦輪流量計使用時出現的異常響聲分析 |
|
| 發布日期：2021-07-21 點擊：1641次 |
由于渦輪流量計使使用時葉輪在不銹鋼殼體內部做高速旋轉，只能從排量的變化以及產生的響聲判斷其是否正常工作，而響聲產生的原因主要有以下幾點:一是前導向架未固定住;二是橡膠軸承變形或破裂;三是軸與鋼珠彈子的間隙不合適。
1前導向架未固定
前導向架的側棱與殼體內壁存在細微的間隙，如果前導向架的三角爪與臺階面存在細微間隙，在泥漿的沖擊下三角爪便會撞擊臺階面，此時響聲中能聽出在前臺階面有輕微的撞擊聲和刮擦聲。
三角爪撞擊臺階面一段時間后，使三角爪邊緣呈斜坡型，壓環失去固定前導向架的作用，前導向架便在臺階面上來回撞擊摩擦臺階面,使臺階面出現凹槽，此時在殼體前部分會聽到連續刺耳的響聲。
2橡膠軸承變形或破裂
當前導向架未固定住或軸太短時，葉輪在泥漿沖擊力的作用下偏離水平線旋轉，導致支撐軸的橡膠軸承受力不平衡。鑒于泥漿的溫度很高，在不平衡應力長時間作用下，橡膠軸承很容易變形甚至破裂。而葉輪邊緣與渦輪變送器殼體之間的間隙很小，其內壁相互刮擦,使葉輪邊緣嚴重磨損，此時在安置放大器處能聽到連續的刺耳響聲,在變送器殼體內壁能清晰的看到刮痕。
正常磨損的橡膠軸承的中心孔很均勻，呈比較規則的圓,僅直徑比新的大。當軸輕微偏離水平線旋轉時就會在軸承的某方向上留下擠壓的痕跡;若是軸嚴重偏離水平線旋轉，橡膠軸承承受的應力過大就會導致其破裂，使得軸失去水平支撐，與前后導向架還有不銹鋼殼體內壁直接接觸，葉輪、軸和導向架內壁的嚴重磨損(圖12),產生連續的刺耳響聲。

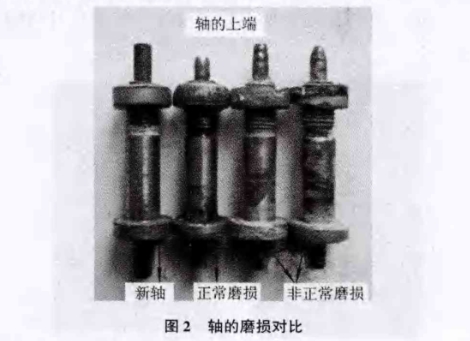

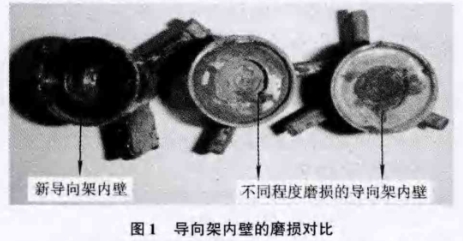

由圖1可看出非正常磨損的導向架與新導向架內壁的差異。這是軸偏離水平線與導向架直接作用的結果;由圖2可看出軸的磨損情況，正常磨損的軸其前后端大小變化不大，只是長短有變化，而非正常磨損的軸因過度磨損而呈現錐形。
渦輪流量計是由軸高速旋轉切割磁感線產生感應電流，所以保證軸在任何時候都能平穩地旋轉至關重要。在調節軸與鋼珠彈子之間的間隙時,盡量使軸與彈子的間隙在1~2mm。若間隙太小，軸旋轉的阻力大,不能準確測量小排量時的流量;若間隙太大，當排量變化時，軸不能保持在水平位置旋轉，導致橡膠軸承變形甚至破裂，葉輪容易刮擦不銹鋼殼體內壁產生異常響聲。
在放置前后鋼珠彈子時有技巧，技巧在于大彈子放在前導向架里，小彈子放在后導向架里。在測排量時，由于排量從小到穩定有個過程,葉輪和軸會受到朝斜上方和向前的推力,此時后導向架里的橡膠軸承通過自身變形釋放軸受到向上的力。若是后導向架里的鋼珠彈子太大，軸插入橡膠軸承中心孔的長度太短，橡膠軸承容易變形破裂。另方面,彈子太大會造成旋轉困難，軸長時間作用在鋼珠彈子的同-部位,那么久而久之軸就會在鋼珠彈子上形成一個凹槽。 |
 |
