1.Modbus通訊協議概述
Modbus協議是應用于金屬管浮子流量計電子控制器上的一種通用協議。通過此協議，控制器相互之間控制器經由網絡(例如以太網)和其他設備之間可以通信。它已經成為一通用工業標準。有了它,不同廠商生產的控制設備可以連成工業網絡,進行集中監控,減少了人力成本，提高了生產效率。
Modbus協議采用主從工作方式，允許一臺主機和多臺從機通信,每臺從機地址由用戶設定，地址范圍為1~255。通信采用命令,應答方式，每一-種命:令幀都對應一-個應答幀。命令幀由主機發出，所有從機都將收到報文,但只有被尋址的從機才會響應命令,返回相應的應答幀。如果命令幀中尋址地址為0,則視為全局廣播,所有從機把它當一條命令執行,不返回應答幀。
2.Modbus網絡通訊傳輸模式
Modbus網絡通訊可以設置為兩種傳輸模式:ASCII模式或RTU(RenoteTeminalUnit)模式。筆者介紹的流量計采用的是RTU模式。RTU模式主要優點是:在同樣的波特率下可比ASCII方式傳送更多的數據。
RTU模式中字節的格式如下:
編碼系統:8位二進制，十六進制0-9,A-F。
數據位:1個起始位;8個數據位;奇/偶校驗時1個停止位,無奇偶校驗時2個停止位。
錯誤校驗區:循環冗余校驗(CRC)。
開始和終止都需要至少35個字符時間的停頓間隔。

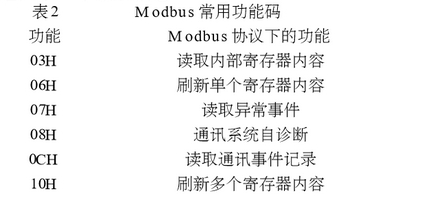

3.Modbus功能碼
Modbus定義的功能代碼范圍為1~127,不同功能的設備往往只使用其中的一部分。在主機要求傳輸中,功能代碼告訴從機要執行一一個什么動作。在從機響應傳輸中，如果從機發送的功能代碼與主機發送的功能代碼相同,則表明從機已執行所要求的功能;如果不同則表明從機沒有執行所要求的功能，返回了一個錯誤信息。
金屬管浮子流量計設計在通訊過程中用03H(讀取內部寄存內容和10H（刷新多個寄存器內容）兩個功能。 |
