流量計準確度影響的實驗分析
1實驗要求

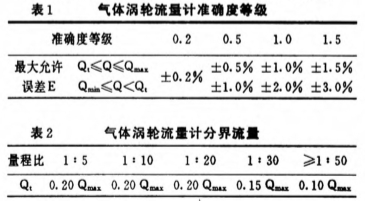

實驗用鐘罩式氣體流量計標定裝置標定DN50G65氣體渦輪流量計,其準確度等級為1.5級;最小流量為Qmls:10m'/h,最大流量為Qmax:100m³/h;流量計量程比為1;10;上游直管段要求:5D=50X5=250mm=25cm,'下游直管段要求:3D=50X3=150mm=15cm.
2實驗思路
實驗以在流量計前端安裝一對大小頭作為擾流件,在擾流件和流量計之間安裝不同長度的直管段。經過一定時間段的運行,確認標準裝置與流量計的流量偏差以及疣量計的重復性,以此分析擾流件對流量計準確度的影響。
3實臉分析
3.1在流量計.上游安裝40cm直管段,下游安裝19cm直管段實驗

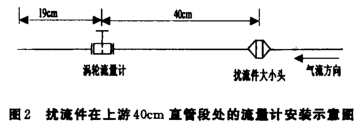

流量計上游直管段長度大于5D(25cm),下游直管段長度大于3D(15cm),實驗安裝圖如圖1所示，示意圖如圖2所示。

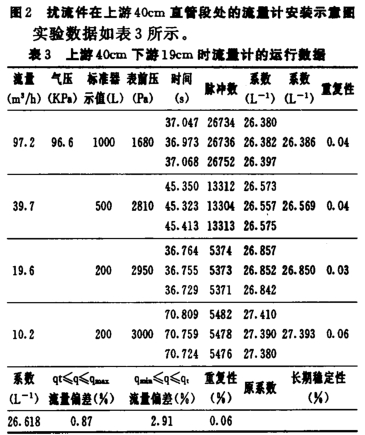

實驗數據如表3所示。
從表3可以看出,擾流件安裝在距流量計上游端較遠時,其運行數據的流量偏差與重復性符合流量計的國家標準。
3.2在流量計上游安裝29.1cm直管段,下游安裝19cm直管段實驗

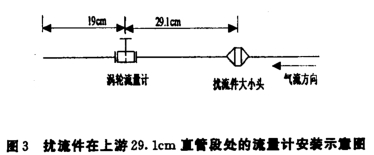

流量計上游直管段長度較大于5D(25cm),下游直管段長度大于3D(15cm),實驗安裝示意圖如圖3所示.

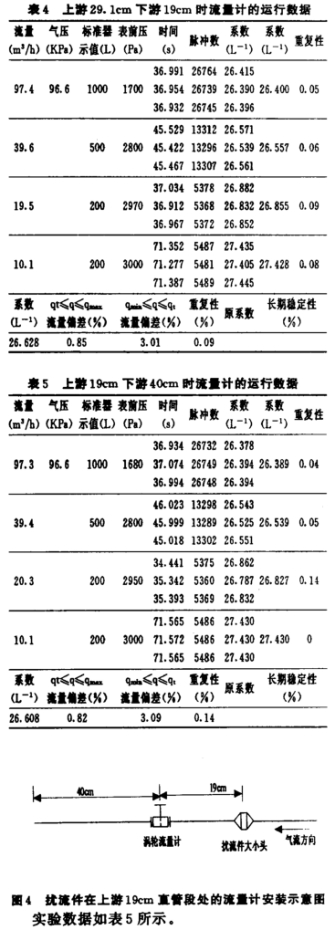

實驗數據如表4所示。從表4可以看出,擾流件安裝在距流t計上游端接近5D處時,其運行數據的流量偏差(qmin≤q≤qt部分)>3%,不滿足國家標準的要求,但其重復性符合流量計的國家標準。
3.3在流量計上游安裝19cm直管段,下游安裝40cm直管段實驗
流量計上游直管段長度小于5D(25cm),下游直管段長度大于3D(15cm),實驗安裝示意圖如圖4所示
從表5可以看出,找流件安裝在流量計上游端小于5D處時,其運行數據的流量偏差(qai≤q≤qt部分)>3%,不滿足國家標準的要求,但其重復性符合流量計的國家標準。 |
