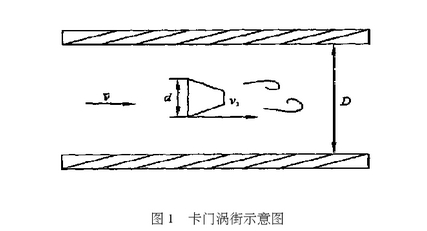

渦街流量計是基于流體力學中著名的“卡門渦街”研制的。在流動的流體中放置- -非流線型柱形體,稱旋渦發生體,當流體沿旋渦發生體繞流時,會在渦街發生體下游產生兩列不對稱但有規律的交替旋渦列,這就是所謂的卡門渦街,如圖1所示。
大量的實驗和理論證明:穩定的渦街發生頻率ƒ與來流速度v1及旋渦發生體的特征寬度d有如下確定關系叫:
式中St為斯特羅哈數,與雷諾數和d相關。
當雷諾數Re在一定范圍內(3 X102~2 X105)時(4],St為一常數,對于三角柱形旋渦發生體約為0.16

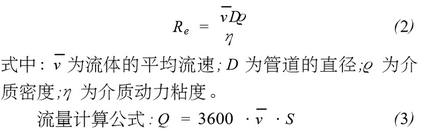

雷諾數的定義為
式中S為管道的橫截面積。
由高精度氣體渦街流量計的測量原理可知,通過測量旋渦發生頻率僅能得到旋渦發生體附近的流速vI,由式(3)可知在橫截面積一定的情況下,流體的流量Q與流體的平均流速v成正比,因此要精確計量流體的流量必須找到`v與v1的對應關系。
根據流體力學理論,在充分發展的湍流狀態下，流體的速度分布有如下關系式川:
式中:vp為到管壁距離為y的P點的速度;y為點到管壁處的距離;Vmax:為管道中的最大流速,通常取管道中心的速度;R為管道的半徑;n為雷諾數的函數。

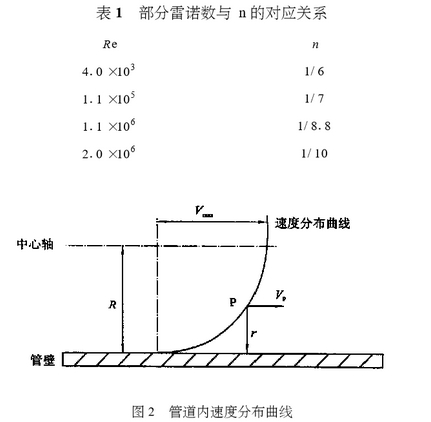

表1中給出了部分雷諾數與n的對應關系。

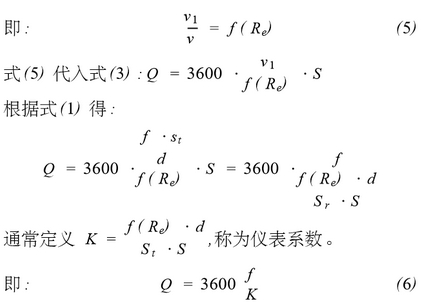

由于旋渦發生體的位置固定,因此當雷諾數一定時v1與`v有固定的比例關系換言之,當雷諾數Re變化時,二者的比值也發生變化，

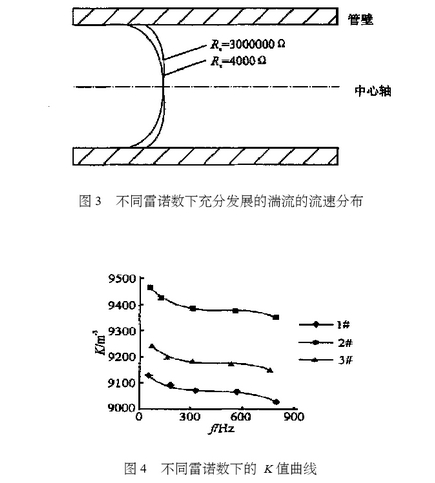

圖3給出了不同雷諾數下充分發展的湍流的流速分布,如圖所示Re越大,流速分布越平滑,即旋渦發生體附近的流速越接近平均流速,故ƒ( Re)應為單調遞減函數。圖4給出了3臺50mm口徑，寬度14 mm三角形旋渦發生體的氣體渦銜流量計,在20℃,一個標準大氣壓下,不同雷諾數下的K值曲線。如圖所示實驗數據與理論分析基本一致,因此渦銜流量計的測量原理即決定了儀表系數的非線性特性。若要提高渦街流量計的計量精度,必須針對不同的流速分布對K值進行修正。
|
