2.安裝節流件用得直管段應該是光滑的,如不光滑,流量系數應乘以粗糙度修正稀疏。
3.為保證流體的流動在節流件前1D出形成充分發展的紊流速度分布,而且使這種分布成均勻的軸對稱形,所以
①直管段必須是圓的,而且對節流件前2D范圍,其圓度要求其甚為嚴格,并且有一定的圓度指標。具體衡量方法：
A.孔板流量計前OD,D/2,D,2D4 個垂直管截面上,以大至相等的角距離至少分別測量4個管道內徑單測值,取平均值D.任意內徑單測量值與平均值之差不得超過±0.3%
B.在節流件后,在OD和2D位置用上述方法測得8個內徑單測值,任意單測值與D比較,其最大偏差不得超過±2%

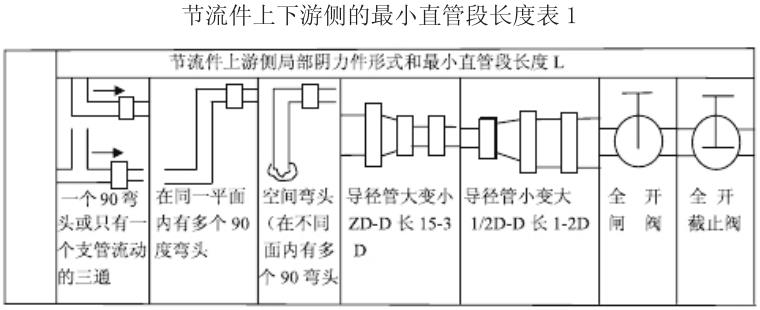

②節流件前后要求一段足夠長的直管段,這段足夠長的直管段和節流件前的局部阻力件形式有關和直徑比β有關,見表1(β=d/D,d為孔板開孔直徑,D 為管道內徑)。
4.孔板流量計上游側第一阻力件和第二阻力件之間的直管段長度可按第二阻力件的形式和β=0.7(不論實際β值是多少)取表一所列數值的1/2
5.孔板流量計上游側為敞開空間或直徑≥2D大容器時,則敞開空間或大容器與節流件之間的直管長不得小于30D(15D).若節流件和敞開空間或大容器之間尚有其它局部阻力件時,則除在節流件與局部阻力件之間設有附合表1上規定的最小直管段長1外,從敞開空間到節流件之間的直管段總長也不得小于30D(15D)。
|
