1.測量液體

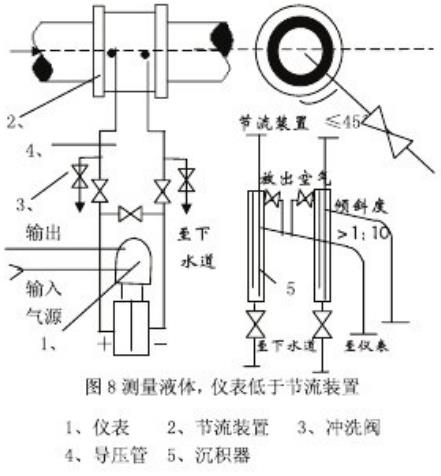

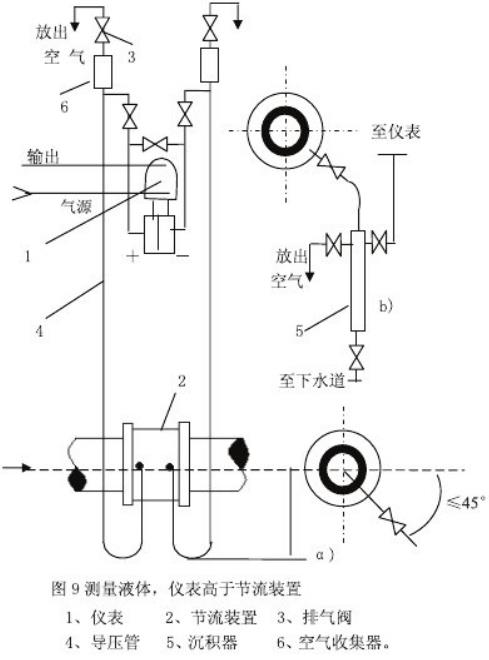

孔板流量計測量液體流量時工藝管道水平安裝,差壓變送器的位置處于節流裝置下方時,取壓口應在節流裝置的水平中心軸線下偏 45°角引出,這可以消樣除由流體傳放出的氣體進入導壓管和差壓變送器(如圖8).若差壓變送器處于節流裝置的上方時,除取壓口下偏≤45°角 然后向上引導壓管外,應在導壓管的最高點裝置集器或排氣閥.(如圖9）
2.測量水蒸汽

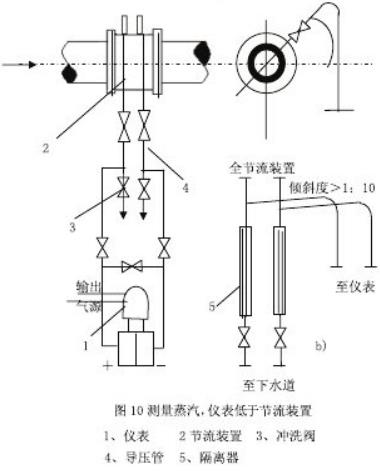

測量蒸汽流量時,安裝方式一般為差壓變送器低于,高于節流裝置兩種.(如圖 12)取壓口位置應附合上述安裝要求,并在導壓管制高點處裝上放氣閥和氣體收集器。
3.測量氣體

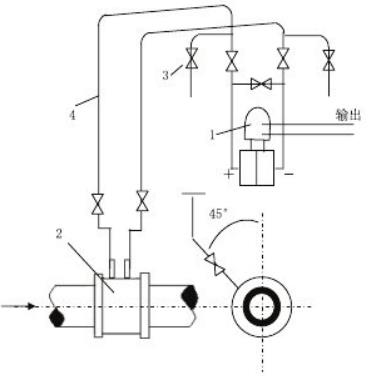

測量介質為清潔的氣體流量時,安裝方式一般為差壓變送器高于,低于節流裝置兩種c如圖11.12)取壓口位置應符合上述安裝要求,當差壓變送器低于節流裝置時,導壓管必須向下彎至差壓變送器,并在最低處裝置放水閥和沉積器。
4.測量腐蝕性液體和氣體
測量腐蝕性的液體和氣體流量時,取壓口應附合上述安裝要求,不論管道是水平安裝或垂直安裝,差壓變送器高于或低節流裝置③.測量氣體測量介質為清潔的氣體流量時,安裝方式一般為差壓變送器高于、低于節流裝置兩種(如圖11.12)取壓口位置應符合上述安裝要求,當差壓變送器低于節流裝置時,導壓管必須向下彎至差壓變送器,并在最低處裝置放水閥和沉積器。
|
