針對傳統電磁流量計用信號電纜的易受電磁干擾和內部產生較大噪音的性能缺陷，首先根據電磁流量計用信號電纜的特點及其運行環境要求設計了多種結構方案,而后綜合考慮電纜抗電磁干擾水平、內部噪音水平、工藝的實現難度和制造成本等因素對相關設計方案進行反復篩選，最終確定了新型低噪音電磁流量計用信號電纜的結構。

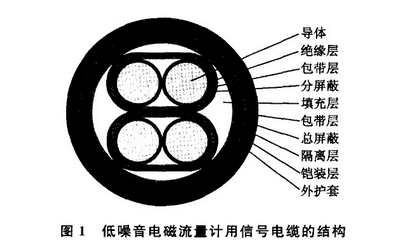

該新型電纜的結構如圖1所示。導體為單股退火鍍錫軟銅線,以提高導體的導電性和防腐蝕性。在導體外繞包一層薄F4(聚四氟Z烯)半導電帶,有利于降低導體和絕緣之間的摩擦起電噪音。絕緣采用材料較為純凈.介電常數較小具有一定彈性的聚丙烯絕緣級材料,并采用擠壓式擠出,減小絕緣層與導體的向隙。采用對絞組作為信號傳輸線,由于在兩根傳輸線上感應的電壓接近相等,減小了電壓差值，提高了信號傳輸穩定性;對絞組由兩種不同顏色絕緣線芯組成,相鄰線對對絞節距應不大于100mrmn。對絞分屏蔽紀(即對對絞組進行分屏蔽,每對對絞組外繞包兩層聚酯帶和--層厚0.04mm鋁塑復合帶繞包,內置-根7X0.26mm鍍錫銅絞線作引流線)有利于對不同對絞組之間信號中音的抑制和隔離。對絞分屏敞組同心式絞合成纜，在對絞分廉蔽組間]填充非吸濕性材料,以保證纜芯圓整。在成纜纜芯外繞包兩層聚酯帶,再采用鋁塑復合帶繞包,內置鍍錫銅線作引流線,以提高電纜電磁屏蔽能力。總屏敞層外擠包隔離層(隔離護套).隔離層采用絕緣級低密度聚乙烯材料。隔離層外采用鎧裝層，鎧裝材料為高導磁合金鋼帶.其為強磁材料,叮將外來的磁通大部分限制在鎧裝層的外表面上(僅布少部分能進.人被屏蔽的空間);鎧裝時對高導磁合金鋼帶采用縱包焊接,確保其形成.連續圓杜管;鎧裝層可提高電纜抗電您T擾水平以及對電纜進行加強，減少電纜振動引起的電動勢。外護奈采用監色軟PVC(聚氯乙烯)護層級電纜材料擠包,實現電纜防護。
該新型低噪音電磁流量計用信號電纜通過開發新的結構和選用新的材料具有了高抗電磁干擾能力和優異的低噪音性能,可實現信號的高分辨率、高精度和穩定傳輸:a.通過采用絕緣線芯對絞、對絞鋁箔分屏蔽、引流線設置、鋁箔總屏蔽、全封閉鋼合金鎧裝屏蔽等綜合設計,對內外部電場和磁場形成有效的屏蔽隔離,抑制了內部串音,降低了信號傳輸?shù)牟▌有?大大提高了電纜的抗電磁干擾水平,提高了電纜傳輸信號的準確性和可靠性。在實際工程安裝中,電纜也不必穿金屬管敷設，可降低工程成本。b.采用鍍錫導體以及導體外設置F4半導電帶,有利于降低導體和絕緣之間的摩擦起電噪音,同時電纜整體設計結構緊湊,尤其是鋼合金鎧裝層的設計,使得電纜內部相對滑動少,一定程度上也減少了電纜內部摩擦起電噪音的產生,這樣可以將原始噪音降低2~3個數量級,極大地提高了傳輸信號的分辨率和精度,減小了電磁流量計的計量誤差,大大提高了電磁流量計的計量準確性、精確性和可靠性,完全可滿足微量精確計量場合的使用要求。 |
