電磁流量計傳感器輸出阻抗分析 |
|
| 發布日期：2022-03-04 點擊：1146次 |
通常對電磁流量計傳感器進行分析時將側壁上的兩個電極看做點電極，但實際上它也是有一定的尺寸，兩個電極與被測液體接觸時有一定的電阻，這就是信號源的內阻。信號源內阻和放大電路輸入阻抗共同組成分壓電路，為了減少傳感器信號電壓損失，需要放大電路的輸入阻抗遠遠大于信號源內阻，這樣才能最大限度減少測量誤差。

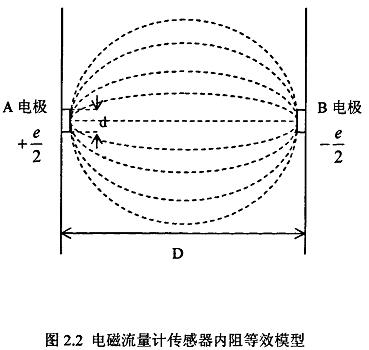

信號源內阻模型如圖2.2。管道側壁裝有一對點電極，電極為圓柱形，電磁流量計直徑為d,兩電極間距為D，即管道內徑，被測液體電導率為σ。假設管道足夠長，電極與被測液體的阻抗用圓板電極與半無線寬流體接觸的模型計算。電極與被測液體1/2dσ, 由于管道直徑遠大于電極直徑，信號源內阻為兩電極與被測液體的接觸電阻之和即1/dσ。可見電極大小與被測液體電導率決定了信號源內阻。通常被測液體電導率從10S/m到10-6S/m，電極大小為cm級，這樣信號源內阻從十幾歐到幾百兆歐。
|
 |
