電磁流量計中液晶模塊的選用 |
|
發布日期:2022-03-22 點擊:1007次 |

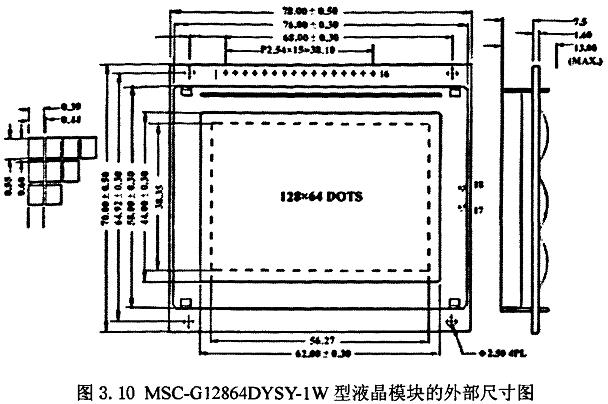

智能電磁流量計離不開良好的顯示界面。我們采用128*64的圖形點陣液晶顯示模塊來顯示累積流量、瞬時流量等數據信息。液晶顯示模塊(LCM),是將液晶顯示器件、驅動及控制電路、以及溫度補償、驅動電源、背光等輔助電路組合在一起的一種相對獨立的顯示器件和設備。通常液晶顯示器件本身引線眾多,而且要將這些引線與驅動、控制等電路連接才能用于顯示信息,因此生產廠家在制造液晶顯示器件的同時,也將與之對應的驅動、控制等電路做成PCB板,然后用壓框和導帶或?qū)щ娤鹉z將液晶顯示器件固定在PCB板上,從而組合形成液晶顯示模塊。圖3.10是我們采用的MSC.G12864DYSY-1W型液晶模塊的外部尺寸圖。

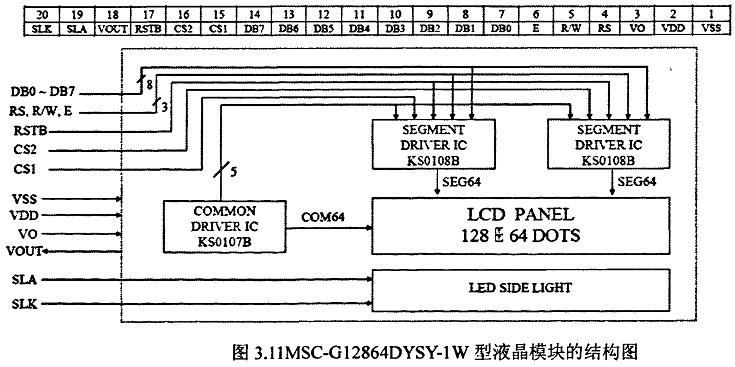

圖3.11MSC.G12864DYSY-1W型液晶模塊的結構圖,由圖中可以看出電磁流量計液晶模塊集成了兩個KS0108B顯示驅動控制器和一個KS0107B顯示驅動器,兩個KS0108B分別控制左右兩個半屏(64x64)像素點的顯示,KS0107B作為64行的行驅動控制。
|
|
