渦街流量計利用伴隨漩渦分離的物理效應,可以采用熱敏、力敏元件或通過光、聲調制方法等來檢測漩渦分離頻率.至今用于檢測分離頻率的方法和采用的元件是多種多樣的,歸納起來有以下幾種典型方法：
(1)熱敏元件檢測方法漩渦分離產生的交變環流所引起的整體表面速度脈動或者交變橫向流的頻率,用加熱的金屬絲、熱敏電阻器等進行檢測.
(2)力敏元件檢測方法漩渦分離造成的交變差壓、交變升力或者交變升力引起的機械振動,用差動電容、電阻應變片、壓電晶體、壓電陶瓷等檢測.
(3)電磁傳感器檢測方法漩渦的分離所引起的膜片或者梭球等的往復振動的頻率,用電磁傳感器檢測.
(4)聲、光信號調制檢測方法利用聲束光束通過渦街時受到漩渦的調制,由接收聲強光強或相位的脈動頻率得到漩渦分離頻率.

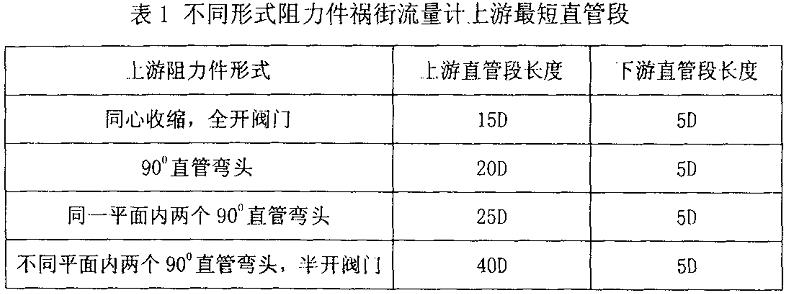

由于渦街流量計是利用流體自身的規則振蕩來計量流量的,因而對流體的速度分向及流動噪聲,比較敏感,因此在應用過程中對管道安裝狀況要求較高.對L游不同形式的阻力件必須配置足夠長的滿足不同要求的直管段,以保證儀：菱的測量精度.表l給出了不同形式阻力件禍街流量計上游最短直管段.
在實際應用過程中,由于場地限制,有時不能提供足夠長的直管段,為保證渦街流量計的準確測量,縮短直管段長度,可在上游阻力件和儀表之間裝設整流器,使得不利于測量的流動狀態進行整理、疏導消除流場的畸變和附加漩．在應用中要求渦街流量計與管道法蘭連接使用的密封墊圈,不能突出管道內,以免造成測量誤差.壓電晶體的靈敏度高、體積小、線性范圍大、結構簡單、可靠性好、壽命長.因此,我們研究的智能渦街流量計系統采用力敏元件(壓電晶體)來檢測漩渦的頻率. |
