電磁流量計中通常采用兩類基本的勵磁波形，一種是方波，另一種是正弦波。在正弦波勵磁模式下，可以有效的降低流體介質對電極的極化作用，能直接波。在正弦波勵磁模式下，可以有效的降低流體介質對電極的極化作用，能直接測量管道產生巨大的渦流損耗和磁滯損耗，同時也給測量帶來由電磁感應引起的同相和正交干擾。在方波勵磁模式下，由于電極會出現極化現象，導致采集的感應電壓信號不夠準確。方波勵磁模式中，在測量非導電液體時，相對較高的勵磁頻率，比如10Hz到200Hz，可以用來獲得好的動態特性或者獲得合理的信噪比，但是這種勵磁方式有一個嚴重的問題，其變壓器效應會引起流量計的零點漂移并影響測量精度。

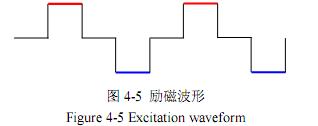

為了避免以上極化現象和變壓器效應，減少干擾，本文研究中采用了一種三值方波勵磁方式，如圖4-5所示，線圈的勵磁信號有正、零和負三種值。

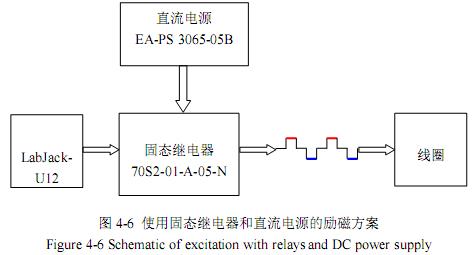

本文采用固態繼電器和直流電源的方式產生三值方波勵磁電壓，其結構如圖4-6所示。
在該電磁流量計勵磁方案中，使用LabJackU12控制輸出三值方波的模擬量電壓信號，通過4個固態繼電器組成的開關系統，直接作用到勵磁線圈上。 |
