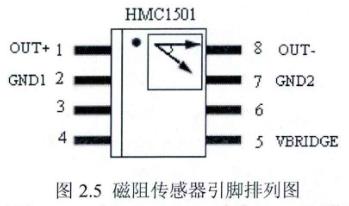

金屬管浮子流量計中磁阻傳感器HMC1501是設計中的主要器件，使用HMC1501傳感器避免了接觸式角位移傳感器因磨損而發生的信號丟失的現象，而且具有高分辨率，低功耗，體積小的優點，分辨率可達到0.07度，測量范圍為±45°。對磁鐵的溫度系數不敏感，對于沖擊和振動不敏感，以及可以承受傳感器和磁鐵之間間隙較大的變化。它的引腳排列如圖2.5所示：

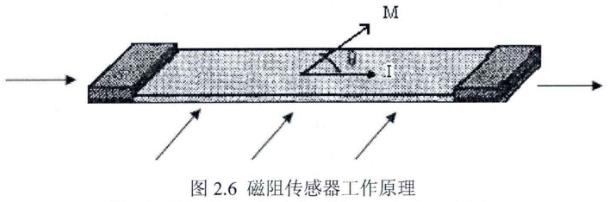

MC1501是由四個鎳鐵合金制成的磁阻搭成的橋路傳感器。給傳感器加上工作電壓后，置于磁場中的每一片磁阻的大小都會因為方向角θ的變化而變化，其變化關系是cos2θ,其中θ指磁場方向和電流方向的夾角。它的結構及工作原理如圖2.6所示：

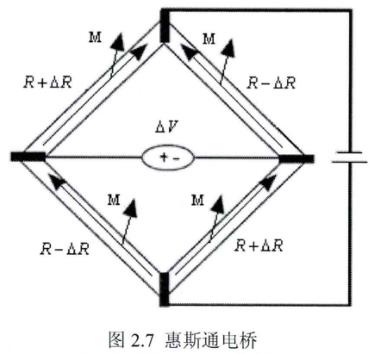

圖2.7為四個相同磁阻構成的惠斯通電橋，當無外加磁場時V+=V-，則輸出量AV=0。當有磁場作用時，M與I方向的夾角發生變化，這時，磁阻阻值就會發生相應的變化，此時，一對阻值增加，一對減小，通過磁阻的電流發生變化，從而在輸出端形成差分電壓△V。
式中：
Vs一傳感器供電電壓；
S—常數，取決于材質，典型值為12mv/V。

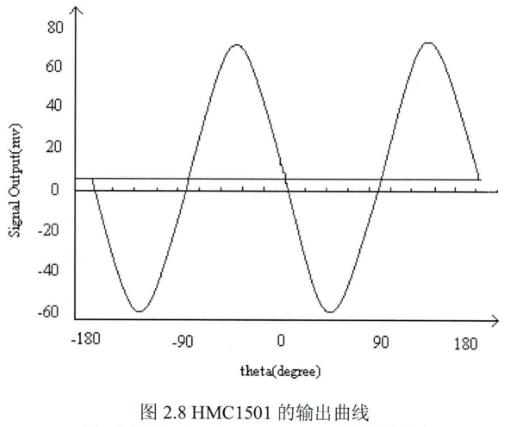

磁阻傳感器的輸出與方向角的傳輸曲線如圖2.8所示_。由圖可見，在-45°-+45°的范圍內，輸出電壓AV與方向角θ近似為線性。
由磁阻傳感器的輸入輸出關系可以知道，金屬管浮子流量計的橋路的供電電壓直接影響測量的準確性，因此對橋路供電電壓要求比較嚴格。在本設計中磁阻傳感器HMC1501采用5V電壓供電，為了讓供電電壓保持穩定，采用二級穩壓方式，第一級用LM399(6.9V)將12V供電電壓穩定在6.9V，第二級采用LM336(5.0V)將電壓穩定在5V,在5V的供電條件下，由式2.2可知，磁阻傳感器的輸出僅為幾十毫伏，并且，輸出的差分信號有正有負，因此，在將此信號送入單片機進行A/D轉換前必須放大和抬升。

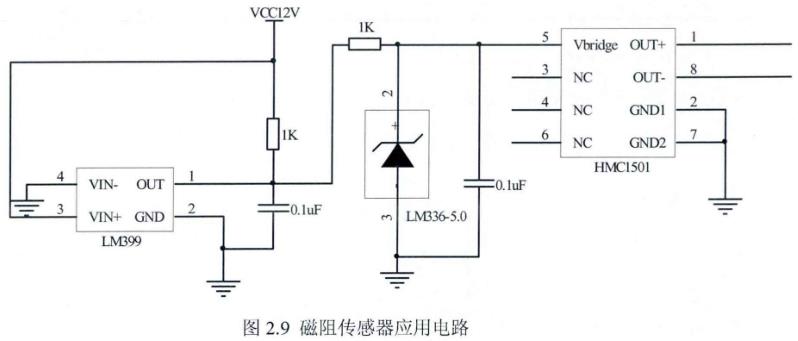

設計中磁阻傳感器應用電路如下：
|
