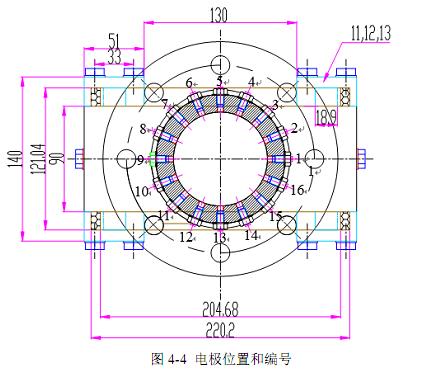

電磁流量計傳感器中電極最主要的目的是實現將被測流體在磁場中流動產生的感應電動勢信號傳遞到轉換器中,電極位置的分布對感應電動勢的求取有很大關系,電極對之間的連線方向垂直于磁場方向,因而實驗中在測量管道上安裝電極時要特別注意。本文采取16個電極等圓心角22.5°的分布在測量管道四周,電極的位置和編號如圖4-4所示,組成8對電極e1-9、e2-8、e3-7、e4-6、e5-13、e10-16、e11-15、e12-14,其中e5-13電極對之間的連線與管道中流體流動方向相垂直,產生的感應電壓幾乎為零,因而對電磁流量計分析時,只針對除e5-13以外的7對電極分析。
考慮到電極是直接和被測介質相接觸的,因此其選材首先要具有耐腐蝕性；同時,電極又處在磁場中,因此為避免對磁場的影響,其選材還具有非導磁導電率高的電氣特性。在查閱相關資料和總結前人經驗條件下,本文選擇不銹鋼或者黃銅作為電極的材料,如表4-1中所示,究其原因,這兩種材料的相對磁導率μ很低。
其中,μ是材料的磁導率,μ0是真空磁導率,是一個常數。經過計算,發現不銹鋼和黃銅的μr=1,這說明這兩種材料不會影響到赫姆霍茲線圈間的磁場,因而電極上測量得到的感應電壓值只受流體流速的約束。同時,這兩種材料的耐腐蝕性很強,即使長時間接觸被測介質,也不會腐蝕。

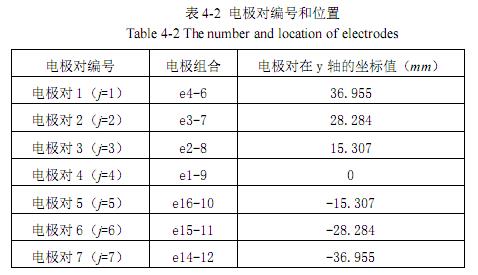

電磁流量計的電極的組合方式、電極對的編號以及電極對在管道測量橫截面上沿y軸方向的坐標值如表4-2所示。
|
