金屬管浮子流量計中的放大器零點，由于長期的工作，會產生緩慢的漂移。在對流量、壓力、溫度信號的處理過程中，放大器的漂移將直接轉化為誤差，疊加在測量信號中，這給測量系統帶來了誤差。為了自動消除這些誤差，提高儀表的精度，達到智能化儀表的要求，在設計中，添加了放大器零點漂移的處理。

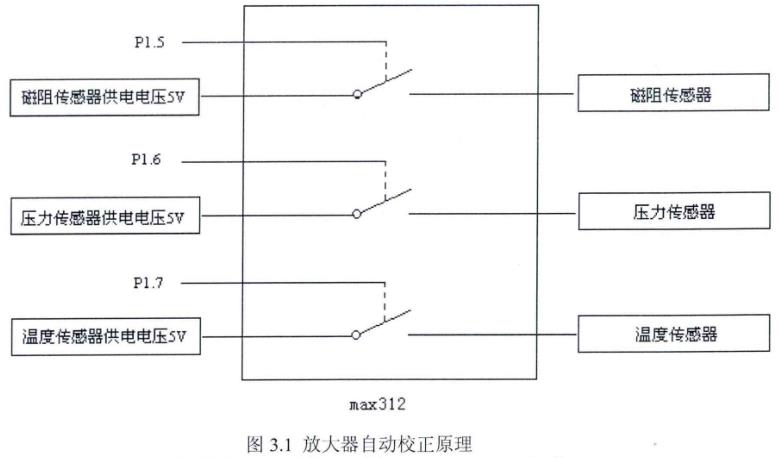

對放大器進行校零時，將流量、壓力以及溫度采集模塊斷電，使得各采集單元沒有信號輸出，即令放大器的輸入信號為零。然后，對放大器的輸出信號進行A/D轉換，得到一個數字量Do,此數字量即為放大器的漂移，將此值保存起來。當系統處于正常工作模式，采集測量信號時，將采集到的信號減去Do,即可消除放大器零點漂移帶來的誤差。設計中，對各采集模塊進行斷電操作是通過單片機控制max312來實現的。電路如圖所示：
max312是一款單刀單擲CMOS模擬開關，它性能優越，使用方便。設計中利用單片機的P1.5、P1.6和P1.7口控制開關的導通與閉合。當控制量為高電平時，開關打開，采集模塊不能獲得供電電壓，停止工作；當控制量為低電平時，開關閉合，采集模塊通電，可以正常工作。設計中，在金屬管浮子流量計進行放大器零點校正時，將P1.5、P1.6和PL7口設置為高電平，令各采集模塊處于斷電狀態。
|
