1.MAX4420在超聲波明渠流量計激勵電路中因?yàn)閱纹瑱C(jī)輸出的信號電流較小驅動能力有限不能直接驅動場效應管FQPF4N90C導通由于輸出信號為微妙級的脈沖信號所以設計選用MAX4420高速6A的MOSFET同相驅動器如圖3.6所示MAX4420驅動器上升和下降時間只有25ns50ns的延時時間.

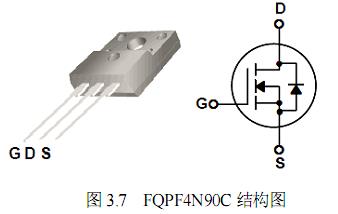

2.FQPF4N90C 發射電路中由高壓電源提供激勵電壓電壓值最大可達800v在此高壓下選用了FQPF4N90C型場效應管FQPF4N90C為900vn溝道MOSFET管擁有快速的開關特性上升時間為50ns下降時間為35ns能夠承受的高能脈沖FQPF4N90C結構圖如圖3.7所示.
3.CBB電容設計中因?yàn)椴捎秒娙莩浞烹妼?duì)超聲波探頭進行高壓激勵所以對充放電電容的選型也很重要設計中采用了0到800伏特的高壓電源所以在充電時電容兩端的電壓最大可達到800伏特考慮到對電容的耐壓值和快速充放電的要求設計采用0.1uf1000V的CBB22型電容
由于具有良好的無極性和很高的絕緣阻抗以及優異的頻率特性CBB電容器在模擬電路中得到了廣泛的應用它有較寬的頻率響應而且介質的損失又很小特別是在信號交連的部份必須使用具有良好頻率特性和介質損失較低的電容器這樣就能保證不會有較大的失真發在信號傳輸?shù)倪^程中.
金屬化聚丙烯膜作為CBB22電容的電極和介質電性能出色損耗小安全可靠同時還有不錯的自愈性能在各種不同類型的節能燈以及電子的整流器中的到了廣泛應用.

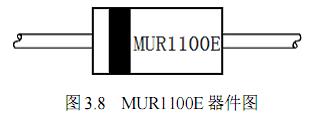

4.MUR1100E因?yàn)?/span>超聲波明渠流量計發射電路采用了高壓激勵的觸發方式所以在放電電路中二極管必須能夠承受瞬間高壓而且具有快速導通快速恢復的特性MUR1100E是超快恢復二極管正向額定電流1A反向耐壓1000V最大脈沖電流35A在切換電壓瞬變和感性負載電路中具有優秀的防護性能75ns的恢復時間175攝氏度操作結溫低正向電壓和低泄漏電流如圖3.8所示.
|
