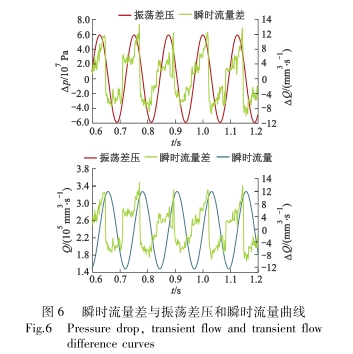

在振蕩流態下,孔板流量計前后回流區和旋渦域的大小隨人口流速變化不斷改變，導致進出口流量存在.瞬時流量差△Q,如圖6所示.瞬時流量差表現為復雜的周期性波動,其波動周期與差壓振蕩周期相同,相位介于瞬時流量和差壓兩者之間,且稍滯后于振蕩差壓.當差壓增大至峰值點時，瞬時流量差趨向其波峰,并在到達峰值點后反向階躍.

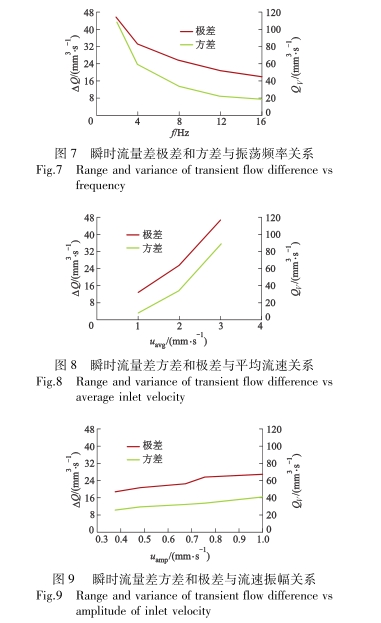

為研究人口流速各參數對瞬時流量差的波動特性影響,對仿真記錄的瞬時流量差數據作方差分析和極差分析,以此描述瞬時流量差的波動情況.瞬時流量差的極差和方差與振蕩頻率關系如圖7所示.當入口平均流速和流速振幅不變時,瞬時流量差的極差和方差隨人口流速的振蕩頻率增大而減小也即人口流速頻率越大,瞬時流量差的波動程度越小，同時波動的峰值也越小.
圖8為孔板流量計入口平均流速與瞬時流量方差及極差的關系.當振蕩頻率和流速振幅相同時,人口平均流速越大,瞬時流量差的方差和極差越大.圖9為瞬時流量差方差和極差與流速振幅關系.從圖中可以看出，當人口平均流速相同時,對于給定的振蕩頻率,瞬時流量差的方差和極差隨著流速振幅增大而增大.因此,當人口流速峰值越大,瞬時流量差波動也越大,瞬時流量差就越不穩定.
|
