電磁流量計接線方法 |
|
| 發布日期：2022-08-16 點擊：1063次 |
智能電磁流量計特別設計了帶背光寬溫的中文液晶顯示器，功能齊全實用、顯示直觀、操作使用方便，可以減少其他電磁流量計英文菜單所帶來的不便。另外我們獨家設計4-6多電極結構，進一步保證了測量精度并且任何時候無需接地環，減輕了儀表體積和安裝維護的麻煩。一體式智能電磁流量計測量精度不受流體密度、粘度、溫度、壓力和電導率變化的影響，一體式智能電磁流量計傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高。一體式智能電磁流量計測量管道內無阻流件，因此沒有附加的壓力損失；測量管道內無可動部件，因此傳感器壽命極長。一體式智能電磁流量計由于感應電壓信號是在整個充滿磁場的空間中形成的，是管道載面上的平均值，因此傳感器所需的直管段較短，長度為5倍的管道直徑。傳感器部分只有內襯和電極與被測液體接觸，只要合理選擇電極和內襯材料，即可耐腐蝕和耐磨損。
一、電磁流量計轉換器工作原理

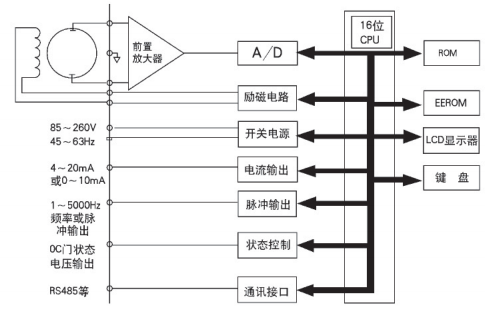

電磁流量計轉換器采用新穎勵磁方式，使得流量計具有優越的零點穩定性和測量精確度。轉換器一方面向電磁流量傳感器勵磁線圈提供穩定的勵磁電流，同時把傳感器感應的電動勢放大、轉換成標準的電流信號或頻率信號，便于流量顯示、控制與調節。
1、端子接線與標示
2、各接線端子標示含義
I+： 流量電流輸出
COM:
電流輸出地
P+: 頻率（脈沖）輸出
COM:
頻率（脈沖）輸出地
AL:
下限報警輸出
AH: 上限報警輸出
COM:
報警輸出地
FUSE:
輸入電源保險絲
T+: 通訊輸入
T-: 通訊輸入
G： RS232通訊地
L1:
220V（24V）電源輸入
L2:
220V（24V）電源輸入

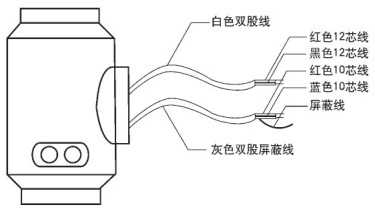

3、信號線的處理與標示
白色雙股線∶ 紅色 12 芯線
黑色 12芯線
黑色雙股蔽線∶紅色 10芯線接“信號1”
藍色 10芯線接“信號 2”屏蔽線接”信號地”
|
 |
