造成孔板流量計測量誤差過大的原因較多,從現場情況看,主要有以下幾點。
1.節流元件開孔直徑和管道直徑問題

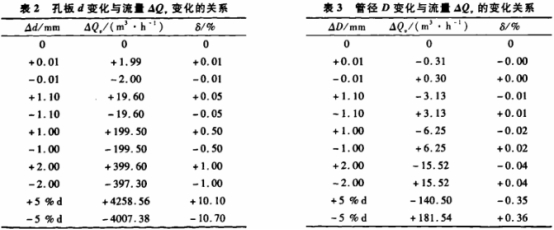

孔板流量計在加工制造過程中總是存在一些偏差，或使用過程中孔板的磨損”。其中與流量測量精確度密切相關的有節流件開孔直徑d和靠近節流裝置的直管段內徑D。當d和D實際尺寸偏離設計尺寸后,造成的后果就是流量測量系統的滿度值產生了變化,見表2和表3。如果將d和D的實際值測量出來,然后代人公式計算出與此實際值相對應的流量滿度值,然后用新的滿度值代替原設計值,置人流量顯示儀表,則系統運行后尺寸誤差對測量系統的影響就得到了完全的校正。.
2.安裝問題
差壓變送器在現場的安裝是否符合規范要求,直接關系到測量結果準確性。
2.1孔板安裝不正確
孔板設計制造不僅要滿足流量及相關標準要求，而且安準要嚴格符合相關標準要求。
但從內燃機空氣測量現場的實際情況來看，應該注意以下幾點。
a)節流元件前端面必須與管道軸線垂直,允許的最大不垂直度為±1。
b)節流元件的開孔必須與管道同心,允許的最大不同心度為0.015D(1/B-1)。β為直徑比β=d/D。
c)密封墊應盡量薄，且不應凸入管道內壁。
d)調節流量用的閥門最好安裝在節流元件后最小直管段長度以外。
2.2導壓管安裝不正確

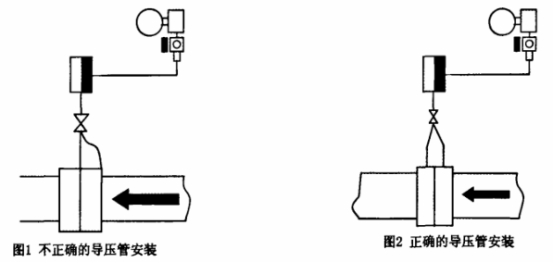

節流裝置導壓管的作用是將節流裝置所產生的差壓信號不失真地傳遞到差壓變送器,但從內燃機空氣測量現場的實際情況來看,導壓管的配置這看似簡單的事情還是存在很大問題。按照信號不失真?zhèn)鬟f的要求,正確的導壓管安裝見圖2。安裝應注意以下幾點。
a)導壓管應垂直或傾斜敷設,其傾斜度不得小于1:12。
b)為了避免差壓信號傳送失真，正、負壓導壓管應盡量靠近敷設。
c)導壓管應保證密封,不能出現漏氣現象。
3.差壓變送器的靜壓誤差
從現場來看引起靜壓誤差主要是由于差壓變送器安裝不垂直,或--開始安裝垂直,在后來的使用過程中由于內燃機工作振動而造成安裝松動導致不易察覺的傾斜。這也是造成變送器在內燃機空氣測量中出現“空跳”的主要原因。因此,變送器安裝必須垂直且緊固牢靠,還要采取適當?shù)姆勒翊胧?nbsp;
 |
