1.檢測原理

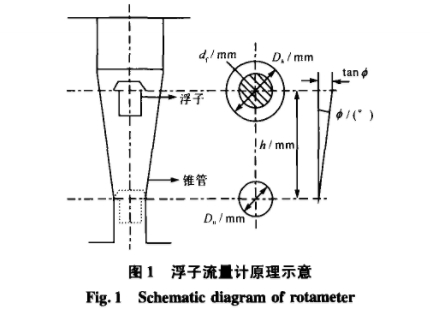

金屬管浮子流量計的檢測原理(見圖1)與傳統的金屬管浮子流量計相同,其體積流量：
式中:qv為浮子流量計的體積流量;α為流量系數;h為浮子在錐管中的垂直位置;φ為錐形管錐半角;Af為浮子體積;ρf為浮子材料密度;ρ為流體密度;A為浮子垂直于流向的最大截面積;D0為浮子最大迎流面的直徑;Dh為浮子平衡在h高度時錐形管的直徑;df為浮子最大直徑.
在式(1)中，流量系數α是一個受很多因素影響的變量，難以給出一個確切的數值，而且對于本文研究設計的水平式金屬管浮子流量計,由于其結構的特殊性,在錐管的上游保證不了5倍管徑以上長度的直管段,造成流場畸變,因此利用式(1)計算流量將會與實際的流量值存在一定的偏差,所以更有必要利用數值仿真的方法來保證設計流量的準確性.
2.設計要求

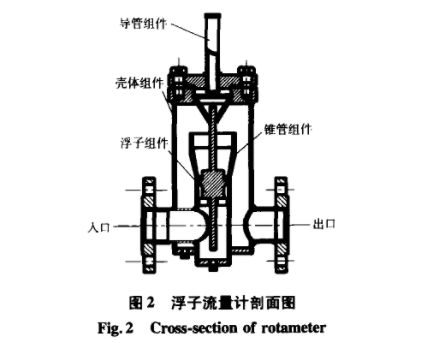

所研究的.水平安裝式金屬管浮子流量計測量介質為20℃的水，口徑為DN50,設計要求流量測量范圍1~10m³/h,量程比為10:1,浮子行程50mm,其流量系數的經驗值為0.9~1.0.水平安裝式金屬管浮子流量計剖面圖如圖2所示。
|
