流量計在地上污水如何測量 |
|
| 發布日期：2022-10-25 點擊：646次 |

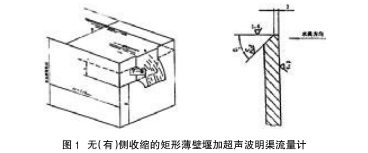

1.無(有)側收縮的矩形薄壁堰加超聲波明渠流量計(如下圖)
測量精度:1~4%
測量條件:堰上水位0.03-~0.75m之間:渠寬大于30cm
適用于流量較大、水位較高、渠寬較寬的明渠流量計量不適用于含有大量漂浮物質和易淤積物質的流量測量。但是確實需要的可以通過技術手段隔離漂浮物,時使之能夠更為廣泛的合理運用。
求取公式:Q=Cex2/3(2g)1/2xhe3/2xbb
備注:應按照經常性水頭高度確定堰板高度,不宜過高或過低。安裝應牢固可靠。渠底若有淤積應及時清理。
2.寬頂堰加超聲波明渠流量計
測量精度:3~5%
測量條件:堰上水位大于0.06m:渠寬大于30cm適用于流量大的城市生活污水、工業廢水和雨水的明渠排水流量測量。
求取公式:Q=(2/3)3/2xCxg1/2xbxh3/2
備注:因本堰有較為嚴格的應用條件,需按照規定計算得出是否適用寬頂堰法;本堰分矩形寬頂堰、圓緣寬頂堰，具體適應情況應通過實際情況確定;堰體與渠底安裝應牢固可靠;渠底若有淤積應及時清理;本堰體的優勢在于可以根據不同的渠道和水流自由設計堰體尺寸。
3.巴歇爾水槽加超聲波明渠流量計
測量精度:2~5%
測量條件:喉道在0.152~2.4m之間
適用于渠道坡降小、水中雜質多、污水流量為1.5L/S~93m/s的明渠流量測量。
備注:巴歇爾槽的中心線要與渠道的中心線重合,使水流進入巴歇爾槽不出現偏流。其上游應有大于5倍渠道寬的平直段，使水流能平穩進入巴歇爾槽。即沒有左右偏流,也沒有渠道坡降形成的沖力。安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密,不能漏水。需使水流全部流經巴歇爾槽的計量部位。巴歇爾槽的計量部位是槽內喉道段。
4.三角堰加超聲波明渠流量計
測量精度:1~3%
測量范圍通常在1.08-360m/h
方法適合于渠道寬度不大,水流條件較好,需精確計量的溝.渠。
本方法不適宜存在大量漂浮物的水面，但可根據實際情況采用一些措施使得其仍然可以在一定的條件下適應。
備注:應按照經常性水頭高度確定堰板高度,不宜過高或過低:安裝應牢固可靠。
渠底若有淤積應及時清理。 |
 |
