在流量計的電子系統中要想有效地抑制通過自有空間傳播的電磁干擾。可以通過屏蔽的方式限制系統內部的電磁輻射，避免對外部元件和裝置的干擾。同時也可以防止來自系統外部的輻射干擾源進入系統內部造成信號源的失真。按工作原理，屏蔽可以分為電場屏蔽、磁場屏蔽及電磁場屏蔽。
微機測控系統和其他工業電子設備的干擾與系統接地方式有密切聯系。抑制噪聲的方法之一就是良好接地。可靠的接地系統可以較好地抑制系統內部噪聲耦合，從而提高系統的抗干擾性。下面簡要的分析一下接地的應用。根據電氣設備中回路性質和接地目的可以將接地方式分為三類：安全接地；工作接地；屏蔽接地。
1、安全接地
符合以下三個條件的電壓為安全電壓，一是標稱電壓小于AC50V和DC120V；二是使用了安全隔離變壓器；三是工作電路與電源電路及大地隔離。如果設備的實際電壓不符合以上安全電壓的條件，凡是人可接觸的部位(如外殼、框架、機座、操作手柄等金屬部件)都必須接地，以便保護人身安全，這個接地叫做安全接地。
2、工作接地
工作接地又叫信號接地，有單觸點接地、多觸點接地和混合接地三種情況。
(1)單點接地有串聯和并聯兩種情況。

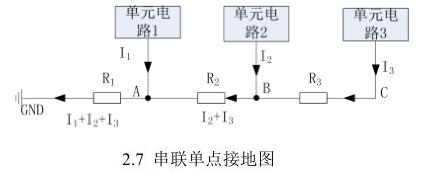

圖 2.7 所示為串聯單點接地(又稱公共接地)示意圖。圖中所有單元電路的地串聯連接在一起。R1、R2、R3 表示線路的阻抗，I1、I2和I3分別是單元電路1、2、3的相應電流。
這種形式的接地簡單方便，在要求不高的場合應用較廣。但是這一接地形式不適合用在電源功率有很大差異的電路之間。因?yàn)楦吖β孰娐樊a(chǎn)生地電流會對低功率電路產生很大的影響。

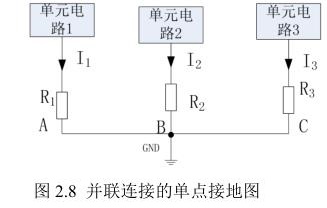

并聯單點接地(又稱分離接地)形式是低頻電路最適宜的接地方式。如下2.8圖所示，因?yàn)?I1、I2、I3 沒有交叉耦合，所有單個電路的地電位只受本單元電路的地電流和它自身地線阻抗的影響。這種接地需要接地線較多使得布線復雜化。由于本系統的頻率不超過3KHZ 屬于低頻電路，所以適合使用此接地方式，并聯單點接地如圖 2.8 所示。
(2)多點接地
高頻和數字電路中通常使用多點接地系統。因?yàn)榈仄矫娴碾姼辛啃∷宰杩挂残 Ｒ虼嗽诙帱c(diǎn)接地系統中所有電路都與低阻抗地平面相連接。多點接地的接地線，在多層印制系統中(多層PCB電路板)可以是地線層，單雙層印制板系統則應采用網絡結構。
(3)混合接地
混合接地是根據不同的頻率采用不同的接地形式。圖2.9是一個典型的通用混合接地系統。在低頻時它相當于單點接地而在高頻時屬于多點接地。
(4)工作接地小結
一般情況下，如果流量計頻率小于1MHz 時則采用單點接地；如果頻率大于10MHz時則采用多點接地；如果頻率在1—10MHz之間則采用單點接地。雖然PCB電路板上的地采用多點接地但是高頻信號電流不經過板上的電源線，低頻的電源可以使用單點接地形式布線。 |
