1.將渦輪流量計傳感器安裝在滿足其上下游直管段的被檢臺位上,在流量70%~100%之間至少運行5min.后,方可進行檢定。
2.
α一傳感器的范圍度;
qmax一傳感器的流量上限值;
qmin一傳感器的流量下限值。
當α≤5時,檢定點應包括qmax;和qmin在內的至少5個檢定點且均勻分布。
當5<α≤10時,檢定點應包括qmin,0.25qmax,0.40qmax，0.70qmax和qmax。
當α>10時,除上述檢定點外,如果Q07qmax和0.10qmax在流量范圍內,也應增為檢定點。
3.每個檢定點至少檢定三次;每次檢定過程中,檢定流量與兩條規定的該檢定點流量相比,其變化不應超過±4%;每次檢定中,除讀取并記錄傳感器脈沖數和標準器的示值外，還應根據需要,測量并記錄流體溫度表壓力大氣壓力和檢定時間等。
4.計算檢定時測得的標準器測得的實際體積:
①質量法:
Vij一第i檢定點第j次檢定時標準器處的液體實際體積(m3);
M一第i檢定點第j次檢定時秤指示的液體質量(kg);
ρ一第i檢定點第j次檢定時測得標準器處的液體密度;
Cf一浮力修正系數
②標準流量計法:
Vif一第i檢定點第j次檢定時標準器處的液體.實際體積(m3);
Vi一第i檢定點第j次檢定時標準器讀出體積;
C一第i檢定點第j次檢定時標準流量計的修正系數。
(5)傳感器的系數K
①計算傳感器在檢定溫度和壓力條件下的系數K。
②計算每個檢定點每次檢定的系數K。
Nij一第i檢定點第j次檢定時測得傳感器的脈沖數;
Kij一第i檢定點第j次檢定時所得的系數K(m³)-1;

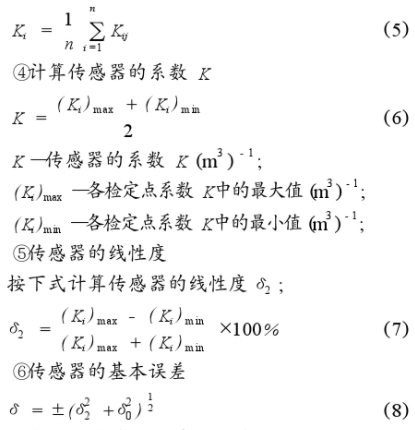

③計算每個檢定點的系數K
式中:δ一傳感器的基本誤差;
δ2一傳感器的線性度;
Δ0一裝置的誤差,該誤差若不超出被檢傳感器基本誤差限的三分之一,可忽略不計

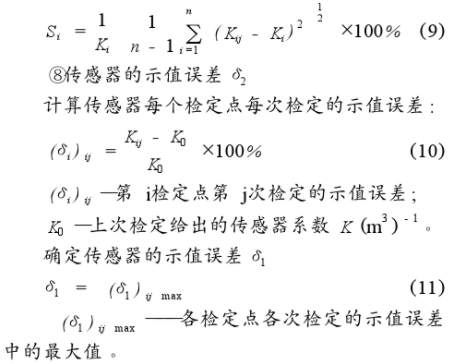

⑦渦輪流量計傳感器的重復性
計算每個檢定點的重復性:
|
