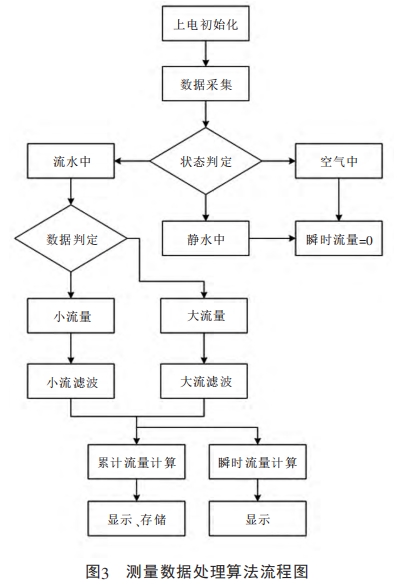

通過電磁流量計的電極獲取的流量信號仍然參雜著很多干擾信號以及電路自身的噪聲信號，經過前述差分放大、濾波、AD轉換后獲得的數字量中仍含有一.定的干擾。為了進一步凈化信號,抑制干擾，需采用一定的數字濾波等計算方法進行處理,算法如圖3所示。

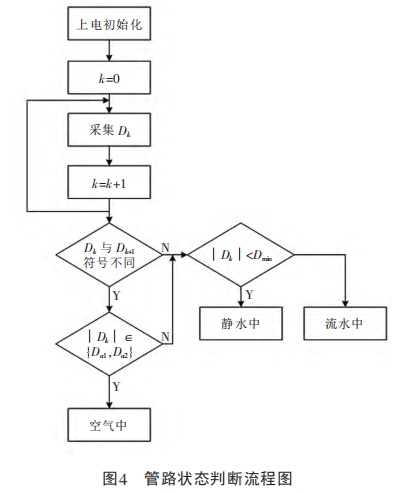

圖3所示的流程為測量系統采樣數據的處理過程,因此未涉及勵磁、通信等功能模塊。系統對采集的原始數據進行判斷,區分電極處于空氣、靜水或流水等三種不同狀態,如圖4所示。
根據狀態的判斷結果，將靜水和空氣中的數據置0,并傳輸至電磁流量計液晶屏顯示。若是流水狀態,則進--步進行流量大小的判定，判定的依據為采樣數據的大小。對于小流量數據進行小流濾波對于大流數據進行大流濾波。進行不同流量濾波的原因是針對管路中的流動噪聲進行處理。小流量時對采樣數據進行算術平均濾波,而大流量時要進行異常數據剔除及加權平均濾波。
|
