畢托巴流量計的出廠
標定畢托巴流量計的測量裝置采用臨界流文丘里噴嘴法氣體流量標準裝置標定,流量標準裝置擴展不確定度為U=0.3%(k=2),裝置流量穩定性為0.2%.該裝置已通過認證,使得每一臺出廠的畢托巴流量計的準確度得到保證,流量計準確度等級達到1.0級.
具體標定過程

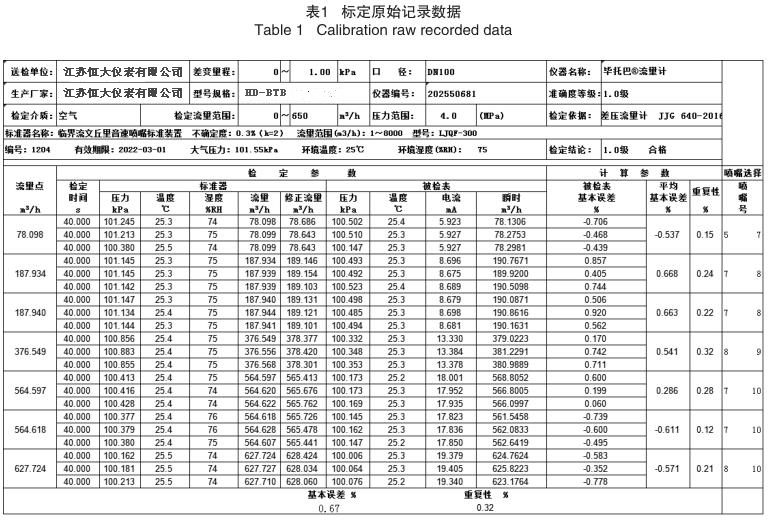

將畢托巴流量計安裝在流量標準裝置水平試驗管段上,打開三閥組平衡閥,然后打開正、負壓力閥.開啟流量標準裝置,通過控制系統選擇開啟音速噴嘴前的閥門,構成不同的噴嘴組合以確定需要標定的流量點,讓流體在管路中以70%最大流量循環10min以上,關閉三閥組的正、壓力閥,調整變送器的零點；打開三閥組的正、負壓力閥,流量上限值下預運行一段時間(5min以上),使管道介質溫度均勻,流場穩定.調節真空泵的頻率,使氣體通過音速噴嘴時在噴嘴上、下游形成特定的壓力比,穩定后,即可進入標定狀態,通過同步采集到的相應量值,輸入計算機系統,利用計算機進行數據處理,并直接輸出被測流量計的流量系數α及重復性Er.常規標定點按照qmin,0.25qmax,0.5qmax,0.75qmax,qmax進行,也可根據需要增減流量點.
差壓值可用下式計算:
式(1)中:
∆pij——第i流量點j次測量差壓變送器測得的差壓值,kPa.
Iij——第i流量點j次測量差壓變送器輸出的電流值,mA.
∆P——差壓變送器量程,kPa.
對于圓形管道,畢托巴流量計的流量系數計算公式如下:
式(2)中:
qv——標準體積流量,m3/h.
ρ——空氣的密度,kg/m3.
∆p——測得差壓值,kPa.
D ——管道內徑,mm.
設第i檢定點第j次檢定的流量系數為αij，則第i檢定
點的流量系數αi為n(n≥3)次檢定流量系數的平均值,即:
流量計的流量系數為:
線性誤差E為:
各流量點的重復性為:
畢托巴流量計的重復性Er為流量計各流量點重復性中的最大值,即:
|
