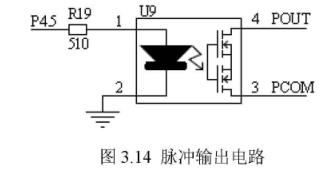

在實際應用時，電磁流量計不僅要實時顯示瞬時流量和累計量，還要通過硬件輸出脈沖來被檢定或者控制其它儀表。本文的新型電池供電電磁流量計設計了頻率和脈沖輸出功能，其硬件電路如圖3.14所示。
1.頻率輸出
頻率輸出對應的是流量百分比。當瞬時流量為0時，系統的輸出頻率為0；當瞬時流量為滿量程時，系統的輸出頻率為5000Hz；當瞬時流量處于0與滿量程之間時，頻率在0～5000Hz之間線性輸出，其計算公式如式(3-9)所示
式中：
Q——儀表瞬時流量，單位立方米每小時(m3/h)；
QFS——儀表滿量程流量單位立方米每小時(m3/h)。
根據MSP430F5418A單片機定時器的特點，本課題選用連續計數模式和定時器的計時中斷來進行脈沖的輸出。在每次定時中斷發生后，中斷程序將輸出脈沖反向，同時給中斷控制寄存器TB0CCR0加一個增量。假設此增量為CCR0，定時器的時鐘周期為t，則定時器中斷一次的時間為：
則流量計輸出的頻率為：
因此，可求得定時器的增量表達式為：
2.脈沖輸出
總流量脈沖也稱為定標脈沖，是指在t時間內的流量按照設定的單位脈沖代表的體積量輸出脈沖的個數。總流量脈沖輸出采用連續計數模式和定時中斷方式輸出脈沖。電磁流量計脈沖輸出時，不足一個脈沖當量的總量累積到下一個周期輸出，防止總量剩余量的累積而造成較大的偏差。設時間內總量變化量為Q，上次脈沖輸出的剩余量為B，單位脈沖代表的體積量為E(m3/p)，定時器指令周期為t，則脈沖輸出個數為：
脈沖的輸出頻率為：
因此，定時器的增量表達式為：
