PCS與超聲波流量計系統的通信是通過PLC系統COM521模塊實現的,流量計采集現場數據經流量計算機轉換后通過RS485傳至PLC,PCS實現對現場數據的實時監控。

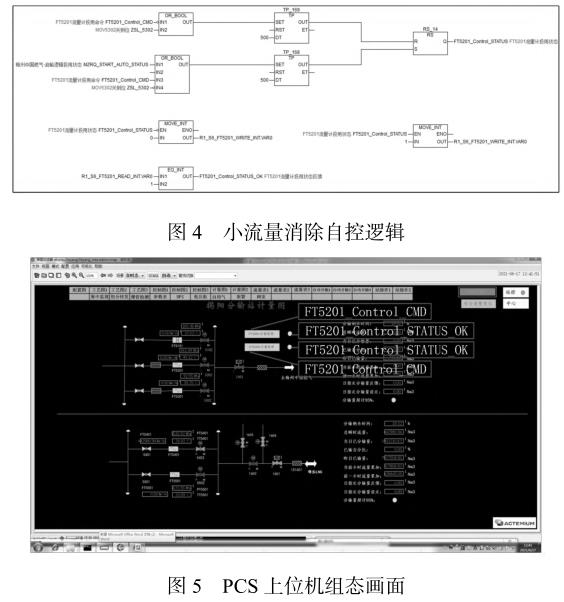

為消除流量計停輸零點漂移導致流量計算機累計可能引發的計量歧義,采用Ensuite軟件組態添加流量計算機計量啟停控制點位700,PLC通過賦值給點位控制流量計算機啟停,如圖4所示。圖4在計量撬出口5302#閥門全關到位(ZSL_5302)分輸完成,500ms時段觸發流量計投用狀態(FT5201_Control_STATUS)并使流量計自動停止計量(R1_S6_FT5201_WRITE_INT.VAR0),停止計量的狀態通過PLC(FT5201_Control_STATUS_OK)采集反饋PCS上位系統,如圖5所示,對應指示燈變紅,也可通過上位機組態按鈕(FT5201_Control_CMD)手動停止計量。值得一提的是閥門狀態反饋通常在投產前由廠家做好設定測試,因而出現閥位反饋錯誤極端可能性較小,即使發生通道故障,由于全開/關到位為長閉觸點,閥門發聵中間態,同樣可保證流量計算機處于投用計量狀態；對于計量撬出口閥門內漏的情形,當前只能通過加強現場巡檢的方式,一旦發現Q.sonicplus信號處理單元流量累計持續攀升,則應手動投用計量,并及時處理泄漏故障。
對于流量計算機投用,綜合考慮了場站自動啟輸邏輯、5302#閥非全關到位以及手動投用3種情形。滿足三者之一,PLC則會使能下發啟動1指令至流量計算機開始計量,并反饋投用狀態至上位機。該法有效規避了停輸狀態下,流量計算機零流量漂數導致的流量累計問題,同時極大降低了對于小流量切除值設定的需求。
此外,由于PLC與超聲波流量計算機通過RS485通信,在流量計算機停止計量期間,若發生通信中斷,流量計算機將保持停用狀態,此時對流量計算機上電重啟無法消除停用指令,直至通信恢復邏輯解除方可投用,或者將未改造前流量計算機組態下裝至流量計算機方可投用。若要規避上述問題,PCS上位可通過與Q.sonicplus直接建立通信,西氣東輸目前未對該機預留備用通信線纜,屬設計層面問題,未來值得深入研究。
|
