●電磁流量計若采用分體安裝，連接的信號電纜采用定制的專用電纜線，電纜線越短越好
●勵磁電纜可選用YZ中型橡套電纜，其長度和信號電纜一樣
●信號電纜必須與其它的電源電纜嚴格分開，不能敷設在同一根管子內，不能平等敷設，不能絞合在一起，應分別單獨穿在鋼管內
●信號電纜和勵磁電纜盡可能短，不能將多余的電纜卷在-起，應將多余的電纜剪掉，并重新焊好接頭，電纜進入傳感器電氣接口時，在端口處做成U型，這樣可以防止雨水滲透到傳感器中。

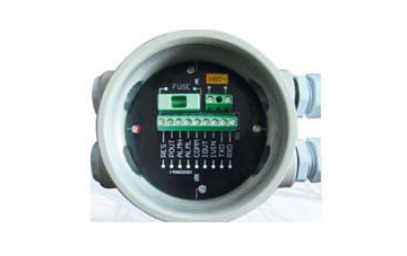

一體就地顯示接線端：

IOUT：流量電流輸出(兩線制電流輸出)
IVIN：兩線制24V電壓輸入
POUT：雙向流量頻率(脈沖)輸出
COMM：頻率,脈沖,電流公共端(地線)
ALML,ALMH：上,下限T-T+RS485通訊FUSE輸入電源保險絲
RES：接上拉電阻
TXD,RXD：通訊輸入
L,N：電源220V輸入(特殊訂貨24VDC)

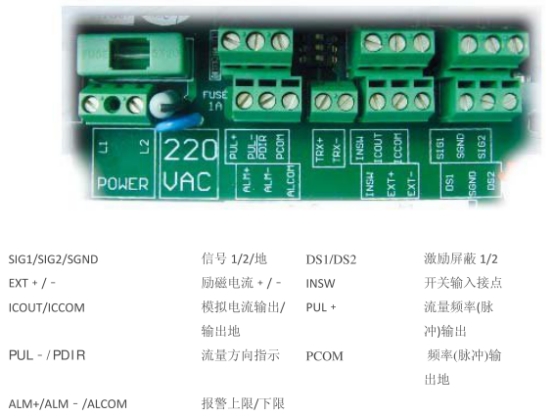

分體式遠傳接線端

自診斷及故障處理

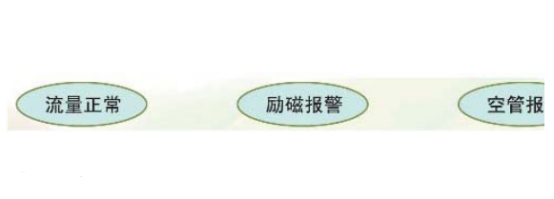

電磁流量計轉換器的印刷電路板采用表面焊接技術，對用戶而言，是不可維修的。因此，用戶不能打開轉換器殼體。智能化轉換器具有自診斷功能。除了電源和硬件電路故障外，一般應用中出現的故障均能正確給出報警信息。這些信息在顯示器右.上方提出“!”"驚嘆號。在測量狀態下，通過下鍵翻頁，顯示出故障內容如下:

儀表無顯示
a)檢查電源是否接通:
b)檢查電源保險絲是否完好:
c)檢查供電電壓是否符合要求:
d)檢查顯示器對比度調節是否能夠調節，并且調節是否合適:
e)如果上述前3項a)、b)、c)都正常，第d)項顯示器對比度不能夠調節，請將轉換器交生產廠維修。
勵磁報警
a)勵磁接線EX1和EX2是否開路:.
b)傳感器勵磁線圈總電阻是否小于規定阻值
c)如果a、b兩項都正常，則轉換器有故障
空管報警
a)測量流體是否充滿傳感器測量管;
b)用導線將轉換器信號輸入端子SIG1、SIG2和SIGGND三點短路，此時如果"空管報警”提示撤消，說明轉換器正常，有可能是被測流體電導率低或空管閥值及空管量程設置錯誤:
c)檢查信號連線是否正確;
d)檢查傳感器電極是否正常:
①使流量為零，觀察顯示電導比應小于100%
②在有流量的情況下，分別測量端子SIG1和SIG2對SIGGND的電阻應小于50KS2
(對介質為水測量值。最好用指針萬用表測量，并可以看到測量過程有充放電現象)。
e)用萬用表測量DS1和DS2之間的直流電壓應小于1V，否則說明電磁流量計傳感器電極被污染，應給予清洗。
