目前在超聲波流量計中進行時間差測量的方法多為閾值法和相關法,閾值法誤差較大,相關法相對比較精確,但是相關法在進行時延估計時,首先需要假設信號與噪聲不相關,噪聲與噪聲不相關。但是在實際環境中,存在各種各樣的相關噪聲,這種情況下,嚴重影響測量精度,因此,一般需要對噪聲進行處理,或者尋找新的方法進行時延估計。
同時,相關法在利用互相關峰,判斷時延值時,時延時間需要為采樣時間的整數倍,并且其計算精度與fs相關,fs越高,時延時間越精確。
使用PSO進行時延估計時基本不受這兩方面的影響。為了驗證這一結論,假設兩個正弦信號x(t),y(t)作為輸入,分別從有色噪聲和不同采樣率兩種情況下,對相關法和優化后的LMS時延法進行對比。
1．有色噪聲下性能對比在測試之前,自定義一個高斯白噪聲ξ(k),E(ξ)為0,δ2(ξ)為1,將其加在信號x(t)上面,有色噪聲如下所示:

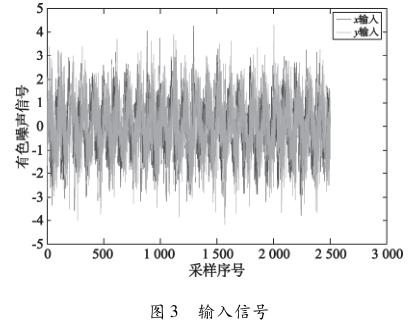

加在y(t)上,加入噪聲后兩路信號如圖3所示。

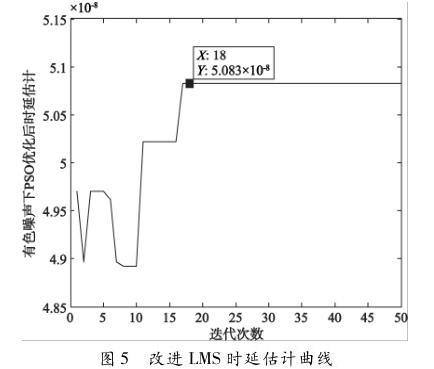

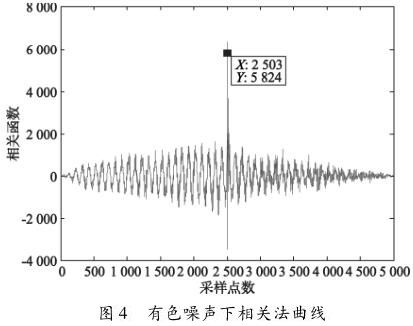

分別使用相關法和粒子群優化后的LMS時延估計對在噪聲影響情況下的兩路信號的時延值進行估計,單次測量結果如圖4、圖5所示。

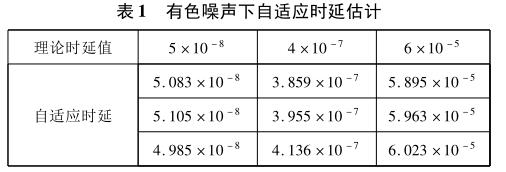

假設兩路信號時間上延遲5×10-8,相關法進行估計時,采樣數N為2500,采樣頻率fs為500×106Hz,則時延值為4×10-9,使用PSO進行時延估計時,時延值為5.083×10－8。使用不同的時延值,利用PSO進行驗證,結果如表1所示。很明顯,當給信號加入相關噪聲時,粒子群優化時延估計值基本不受相關噪聲的影響。
2.低采樣率情況下性能對比

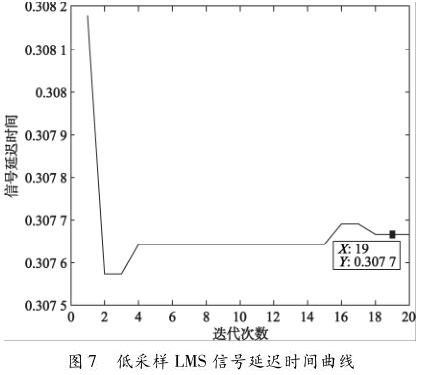

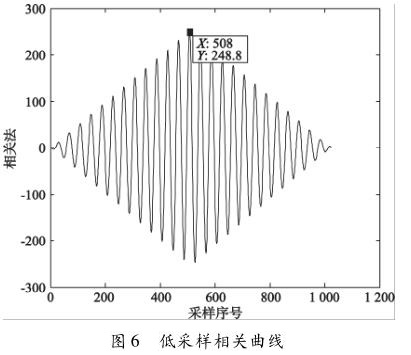

假設兩路信號在時間上延遲0.31,采樣頻率為399Hz,單次測量如圖6、圖7所示。

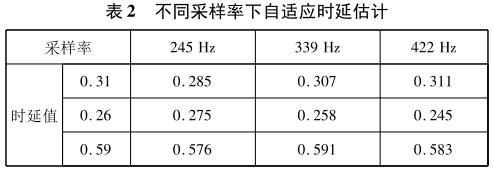

使用相關法進行估計時時延值為0.01,而PSO優化后時延值為0.3077。為了驗證該理論的正確性,超聲波流量計分別采取不同的采樣率進行驗證,結果如表2所示。很明顯,當采樣值不是時延值的整數倍時,改進的自適應時延法時延估計不受采樣值影響。
|
