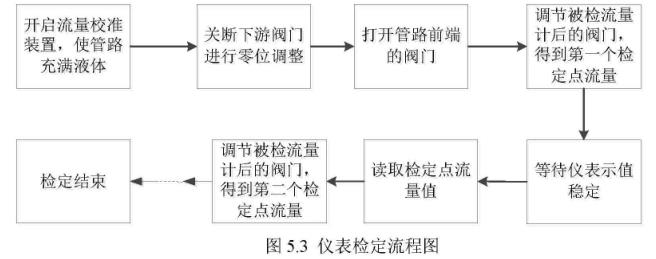

電磁流量計在檢測之前,需要進行實流校準,實驗時采用標準表法進行標定.參照電磁流量計的檢定規程,采用5點法進行標定,選取的5個流量點分別為0.5m3/h、1.25m3/h、2.5m3/h、3.75m3/h和5m3/h.其檢定過程如圖5.3所示.
在流量計進行標定時,流量計正確安裝連線后,應按照檢定規程的要求通電預熱30min左右.在正式實驗前,應按檢定規程要求,用檢定介質在管路系統中循環一定時間,以檢查一下管路中各密封部位有無泄漏現象.實驗時首先設置儀表使其進入檢定界面,然后調節閥門,得到第一個流量點0.5m3/h,待示值穩定后,對照標準表的讀數重新設置儀表系數,儀表系數設置好后重新進行標定,以此完成5個流量點的標定.
儀表標定完成后,進行儀表的檢測實驗.檢測開始之前首先確定了檢定流量點和檢定的系數,按照《JJG1033-2007電磁流量計檢定規程》的規定,確定了qmin、0.10qmax、0.25qmax、0.50qmax、0.75qmax和qmax6個流量檢定點.在檢定過程中,各流量點的實際檢定流量和設定流量誤差不能超過5%.同時,每個流量檢定點的檢定次數不少于3次.本文在實際檢測時,每個流量點的檢測次數為6次.
電磁流量計檢定流程.首先把流量調到規定的流量值,待流量穩定后,記錄標準表和被檢表的初始值,同時開啟標準表和被檢儀表.然后按照檢定規程的要求,運行一段時間后,同時停止標準表和被檢儀表,記錄標準表與被檢儀表的示值,最后分別計算標準表和被檢儀表的積累流量或瞬時流量.
|
