常用流量計的選型 |
|
| 發布日期：2023-03-02 點擊：739次 |
常用流量計各有特點，在選用流量計時應揚長避短，根據以下原則選擇適合本項目的流量計。
1)安全生產原則。第一是測量方式的可靠性，即取樣或節流裝置在生產中不會發生機械強度或電氣回路故障而引起事故;二是測量儀表無論在正常工作還是在故障情況下都不能對生產系統的安全性產生影響。高溫高壓下、沖蝕較嚴重的場合，不能使用結構強度低的靶式、渦輪流量計，也不能使用需要插入安裝的流量計。
2)滿足工藝需求要求原則。根據相關工藝參數(流量、密度、黏度、管道的直徑)計算出雷諾數，當雷諾數小于2300時，流體處于層流流態;當雷諾數大于2300且小于4000時，流體處于過渡流流態;當雷諾數大于4000時，流體處于紊流流態。工程上的流體大部分處于紊流流態，絕大部分的流量計量儀表也是針對紊流流態的流體進行設計的，所以對于處于層流流態和過渡流流態流體的流量計量需要選用特殊的流量計。
流量計在其量程比范圍內才能保證精度，選型時應注意流量范圍，選擇合適量程比的流量計。常用流量計量程比:科氏質量流量計，100:1;轉子流量計，10:1;超聲波流量計，100:1;渦街流量計，10:1;渦輪流量計，10:1;靶式流量計，15:1;孔板流量計，3:1;電磁流量計，100:1，V錐型流量計，10:1，容積式流量計，10:1。

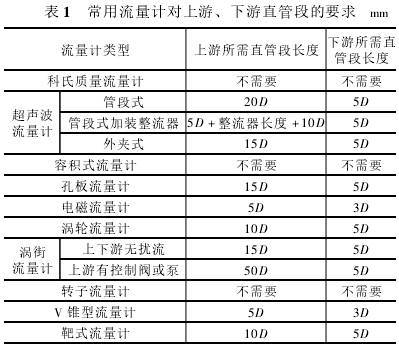

3）安裝要求原則。流量計精度，受其前后直管段長度影響，選型時應結合管道專業的三維模型，按照前后直管段長度相關要求進行流量計的選擇，常用流量計對.上游、下游直管段的要求如表1所示，其中D為流量計直徑。
4)價格原則。科氏質量流量計、容積式流量計和超聲波(管段式)流量計是比較昂貴的流量計，轉子和孔板流量計價格較低，而渦輪、渦街、靶式、超聲波(外夾式)、V錐型等流量計的價格在250mm(10寸)以內都相差不遠，250mm.(10寸)以上的流量計應盡量選用價格便宜的孔板流量計。 |
 |
