渦街流量計測蒸汽時配套設備及安裝 |
|
| 發布日期：2023-03-14 點擊：628次 |
渦街流量計在測量優勢上較之節流式差壓流量計更加明顯，但該流量計的缺陷問題也較為突出，渦街流量計只能對工況條件下的體積流量進行顯示，這導致該流量計不能有效實現貿易計量。出于測量需要，在使用渦街流量計時還要配備熱電阻、壓力變送器和流量計算機。渦街流量計的準確度等級最好為1.0級，選用長頸、高溫型最為合適，熱電阻的插入深度應當在150mm左右，配合溫度套管，且溫度測量范圍要維持在0~400℃間，壓力變送器的壓力測量范圍為0~3MPa，在安裝時，蒸汽流量計量系統要嚴格遵循國家標準。常用的安裝方法有機械安裝和電氣安裝2種。使用機械安裝需要注意管道振動的問題，如果現場存在蒸汽管道振動劇烈，或者因為列車行駛等因素引發外部振動現象時，渦街流量計需要在前后端安裝抗振動軟節。

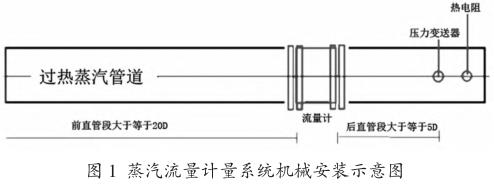

另外，采取機械安裝時，渦街流量計旋渦穩定較差，為了不影響渦街流量計的旋渦穩定，流量調節閥必須安裝在流量計的下游，也同樣出于減少對渦街流量計的旋渦穩定影響，壓力變送器和熱電阻也應當安裝在流量計下游。在安裝過程中，工作者要先安裝壓力變送器，然后在隔1D~2D位置的下游安裝熱電阻，具體結構如圖1所示。

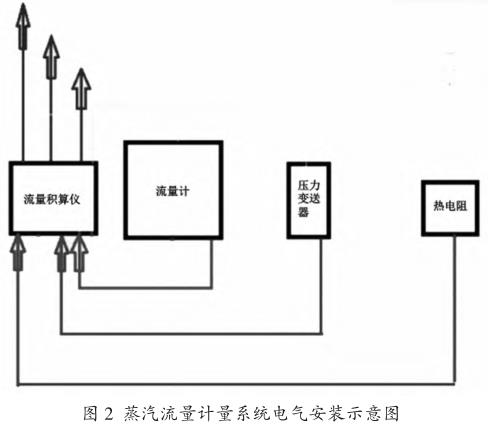

另一種安裝方式為電氣安裝，如圖2所示，需要注意引線長度、線徑和阻值，這些因素會對上傳到流量計算機的溫度差異帶來影響，所以在電氣安裝中需要配備UPS電源、防雷、接地等輔助設備，確保流量計的長期穩定可靠以及在極端惡劣天氣下也能保持正常使用。
|
 |
