1.孔板流量計結構

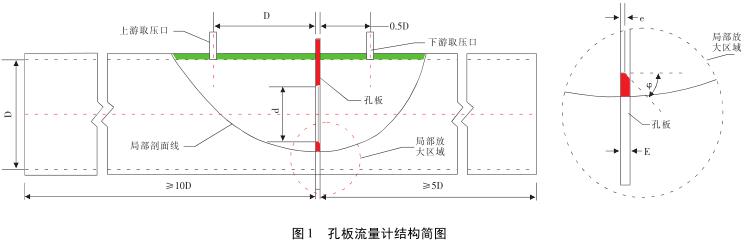

孔板流量計屬于差壓流量計范疇，作為一個節流件，使上下游產生壓力差，主要分為標準孔板和非標準孔板(錐形入口孔板,1/4圓孔板,偏心孔板,圓缺孔板,多孔孔板等)。其結構簡單，如圖1所示:D為管道內徑，d為孔板內徑，E為孔板厚度，e為節流孔厚度。其中d≥12.5mm，出口楔角φ在30°～60°之間，e在(0.005～0.02)D之間，E在e～0.05D之間。
2.工作原理
孔板流量計工作時，是將孔板與多參數差壓變送器(或差壓變送器,溫度變送器及壓力變送器)配套組成的高量程比差壓流量裝置，可測量氣體,蒸汽,液體等介質的流量，孔板流量計的流量公式為:
式中:qV--流過孔板流量計的體積流量，m3/h;
C--流出系數，通過標準流量實驗裝置檢定得到;
ε--膨脹系數，當被測介質為液體時，ε=1可忽略，當被測介質為氣體時，因介質可壓縮，ε為小于1的數值，需要經過研究方能得到;
m--流通截面與管道截面之比，僅與孔板流量計相關幾何參數有關;
D--管道內徑，m;
Δp--孔板節流件前后產生的差壓，由差壓變送器測量得到，Pa;
ρ--被測流體密度，kg/m3。
因此C,ε,m,D,ρ為常數，設:
則式(1)可簡化為:
由式(3)可知，流過孔板流量計的體積流量與節流件前后壓差的開方根呈線性關系，且經過原點。
|
