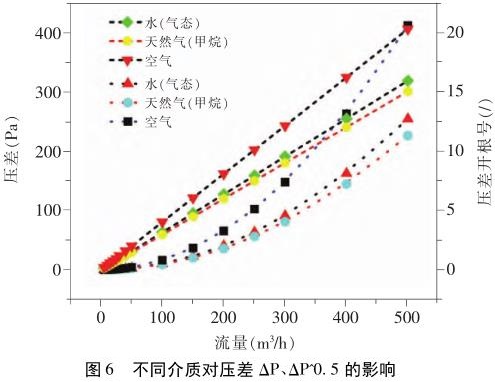

為了研究不同介質對孔板流量計k系數的影響，本文選擇氣態水、空氣、甲烷等三種氣體作為流體介質進行單因素試驗仿真，取楔角為45°等其他參數因素不變進行仿真，結果如圖6所示;三種不同介質條件下，壓差與流量的關系分別為:
y0i=0.001X2 i－0.0026xi+0.0217，R2=1
y0i=0.0017X2 i－0.0197xi+0.6342，R2=1
y0i=0.0009Xi－0.0027xi+0.0207，R2=1
由于孔板流量計工作原理屬差壓流量計范疇，流量值xi與壓差開方根yi存在線性關系，根據3.1分析，氣態水、空氣、甲烷等三種氣體作為流體介質對應的系數k分別為31.407、24.533、33.304;綜上所述，流體介質不同，壓差與流量、壓差開方根與流量的變化趨勢一致，但不同流體介質對應的k系數卻相差很大。

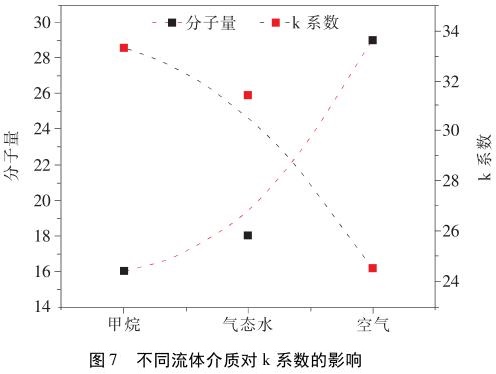

根據三種氣體介質的分子量分別為18(H2O)、29(空氣)、16(CH4)，與k系數的對應關系如圖7所示;流體介質的分子量越大，k系數越小;隨著分子量的增大、k系數逐漸減小。因此，在對孔板流量計(差壓流量計)進行檢測時，出具證書一定要給出檢定介質，用戶在使用時，一定要注意檢定用介質與實際流體介質的差別，適時進行修正才能保證流量計的性能準確、結算科學，以免帶來不必要的麻煩等。 |
