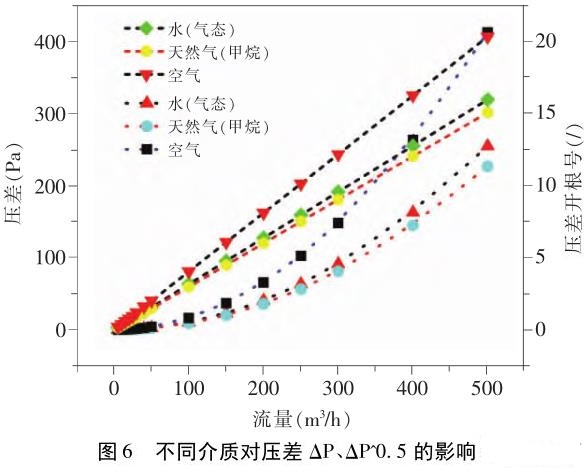

為了研究不同介質對孔板流量計的k系數的影響,本文選擇氣態水、空氣、甲烷等三種氣體作為流體介質進行單因素試驗仿真,取楔角為45°等其他參數因素不變進行仿真,結果如圖6所示;三種不同介質條件下,壓差與流量的關系分別為:
y0i=0.001x2 i－0.0026xi+0.0217,R2=1
y0i=0.0017x2 i－0.0197xi+0.6342,R2=1
y0i=0.0009xi－0.0027xi+0.0207,R2=1
由于孔板流量計工作原理屬差壓流量計范疇,流量值xi與壓差開方根yi存在線性關系,根據3.1分析,氣態水、空氣、甲烷等三種氣體作為流體介質對應的系數k分別為31.407、24.533、33.304;綜上所述,流體介質不同,壓差與流量、壓差開方根與流量的變化趨勢一致,但不同流體介質對應的k系數卻相差很大.

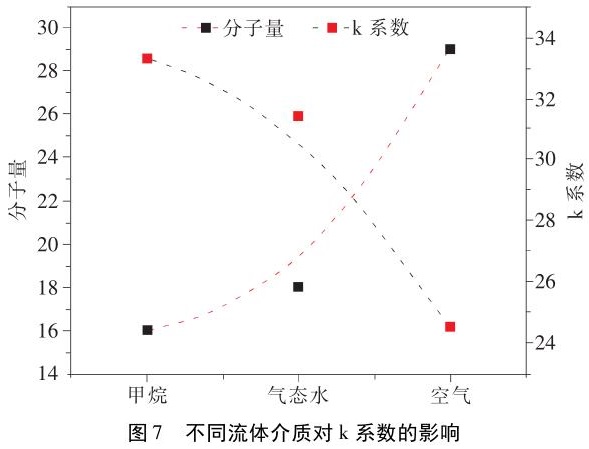

根據三種氣體介質的分子量分別為18(H2O)、29(空氣)、16(CH4),與k系數的對應關系如圖7所示;流體介質的分子量越大,k系數越小;隨著分子量的增大、k系數逐漸減小.因此,在對孔板流量計(差壓流量計)進行檢測時,出具證書一定要給出檢定介質,用戶在使用時,一定要注意檢定用介質與實際流體介質的差別,適時進行修正才能保證流量計的性能準確、結算科學,以免帶來不必要的麻煩等. |
