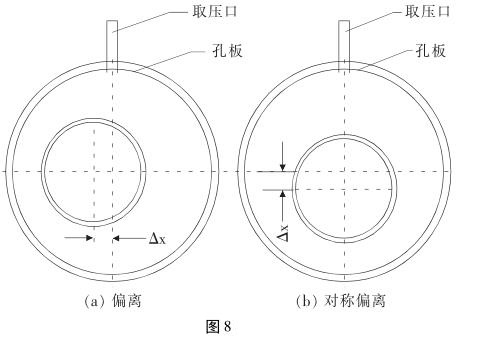

本文研究孔板流量計的中心是指在安裝孔板或實驗室檢定孔板時,孔板孔口的中心線與管道中心線一致程度,將上述中心線的偏離距離作為試驗因子;如圖8所示,偏離分為對稱偏離(DCPL)和偏離(PL)兩種;分別取偏離距離Δx為5mm、10mm、15mm、20mm,楔角為45°,介質為空氣進行仿真實驗等.

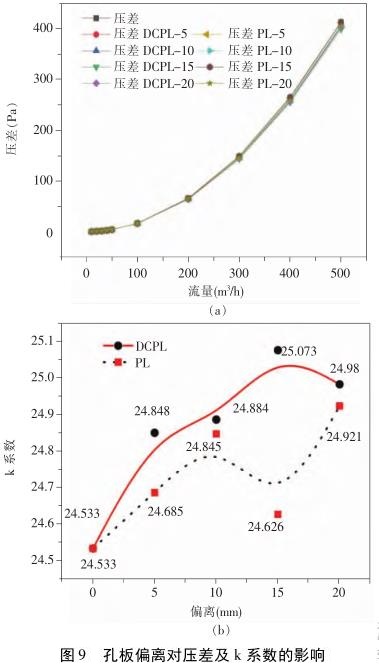

如圖9所示,仿真結果顯示:不論哪種偏離情況壓差與流量的關系曲線(變化趨勢)是一致的,且幾乎是重合的,并隨著流量的不斷增大,壓差也不斷成增大趨勢;根據3.3中流量值xi與壓差開方根yi存在線性關系,得出不同偏離情況下對應的k系數,對稱偏離的情況下,隨著偏離程度的增大k系數呈增大趨勢;相較于對稱偏離,偏離程度的大小對k系數的影響不穩定,先增大后減小再增大波浪線上升的趨勢,沒有嚴格的規律而言;因此,在使用或檢定孔板流量計時,一定要保證對中性,這樣檢出來的數據才有意義.
|
