一.勵磁方式介紹
電磁流量計能否具有良好的抗干擾能力與較好的零點穩定性，很大程度上由勵磁方式的類型決定。勵磁技術的不斷改進推動著電磁流量計的發展，主要形成了直流勵磁(含永磁勵磁)、交流勵磁、低頻矩形波勵磁、低頻三值矩形波勵磁、高頻矩形波勵磁和可編程脈寬矩形波勵磁、雙頻矩形波勵磁6類。
目前在造紙行業使用較多的是低頻矩形波勵磁、高頻矩形波勵磁和可編程脈寬矩形波勵磁、雙頻矩形波勵磁。
1.低頻矩形波勵磁

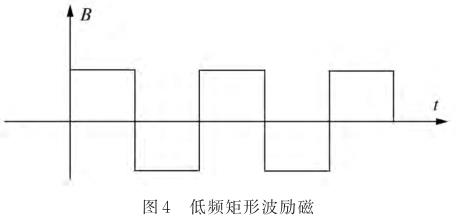

這種勵磁方式是目前電磁流量計的主流勵磁方式。該勵磁方式不會產生交流勵磁中的渦流效應，也不會產生直流勵磁中的極化現象。因此，應用也最寬泛，如圖4所示。
2.高頻矩形波勵磁和可編程脈寬矩形波勵磁
依托微電子技術的不斷發展，勵磁技術也在不斷進步，利用單片機的可編程特性、存儲和運算功能，勵磁方式可以做到脈沖寬度可編程。高頻勵磁是相對于低頻而言的，高頻一般在25~100Hz，這2種勵磁方式的優點是能夠對漿液狀流體進行流量測量，具有快速響應性。缺點是高頻矩形波勵磁方式對磁性材料要求高，增加了工藝上的難度。
3.雙頻矩形波勵磁

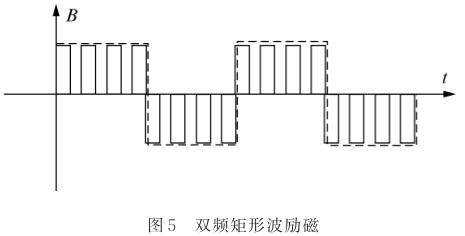

傳感器采用雙頻勵磁，在電磁流量計測量管道內形成一個具有高頻和低頻2個頻率分量的電磁場。高頻頻率選用75Hz，能有效抑制介質噪聲，大幅度降低了液體對檢測電極的極化作用；低頻頻率選用6.25Hz，有利于抑制零點的漂移。采用雙頻勵磁方式的電磁流量計能夠在工況惡劣的條件下工作，具有良好的零點穩定性，同時還具有較強的漿液噪聲抑制的能力，如圖5所示。
二.不同勵磁方式在實際應用中的選擇
在造紙行業中，電磁流量計勵磁方式的選擇主要根據漿液濃度來選擇。對于常規1%~3%或以下的漿料，一般的低頻勵磁方式就可測量，如12.5Hz或6.25Hz低頻勵磁。

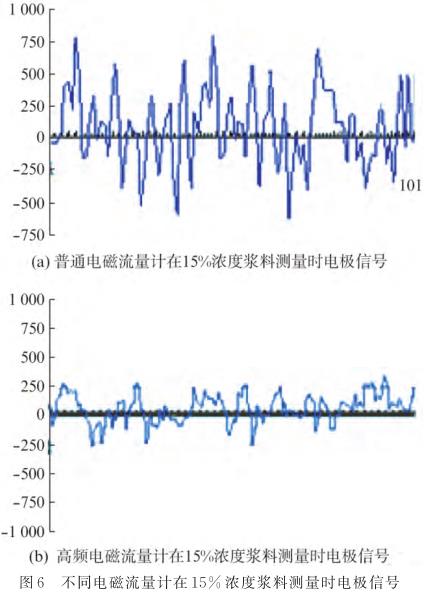

當紙漿濃度為3%~15%時，漿料中液體的不均勻以及漿料摩擦電極引起的高頻噪聲，容易使得電磁流量計波動，因此,需選擇勵磁頻率≥25Hz的高頻勵磁。根據我公司高頻電磁流量計的使用經驗，高頻勵磁可降低40%~50%的流量波動幅度，如圖6所示。
當紙漿濃度大于15%時，推薦使用雙頻勵磁電磁流量計。雙頻勵磁電磁流量計在具有較強的漿液噪聲抑制能力的同時，還可有效抑制零點漂移。 |
